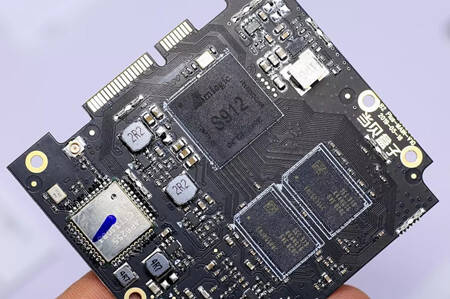

回收lcd驱动板是集成了MCU、视频通道、输入输出端口、功放、电容电路等元器件的用来驱动LCD屏幕的驱动控制系统。回收lcd驱动板除了控制液晶屏的驱动外，还具有数据转换、图像加速、显存管理等功能。
回收lcd驱动板使用并行总线方式与MCU互连，总线宽度为8位，对于MCU低于8BIT/像素数据可选择使用标准调色板。显卡为MCU提供一个与显示器像素点一一对应的一个虚拟存储器，MCU的所有显示数据仅对“虚拟显存”操作。MCU可以在任意时刻将虚拟显存的数据更新到真实显存中去，方便控制。内部采用了先进的显存管理机制，杜绝了各种芯片自带显示控制出现的闪烁以及跳屏等现象。
VBUS0接口与一般MCU外部存储器接口类似，数据和地址线分离，此接口最少可使用1个控制线（/WR）、地址线与数据总线即可完成对于总线显卡的控制，如果需要读取显卡内部数据用作校验，则需要再添加一条/RD信号线。
如果显卡是在总线之上，需要添加/CS控制线。
VBUS0接口内部有8个8bit的核心寄存器，为R00R01R10R11R20R21R30R31；其中R01为R0X寄存器的高8位，R00为R0X寄存器的低8位。
R0X（16位有效）：虚拟显存的缓存地址，向虚拟显存中写入数据，仅需要对此地址进行连续写即可，内部VRAM中将按照行列进行存储。
R1X（16位有效）：写入X像素位置
R2X（16位有效）：写入Y像素位置
R3X：刷新以及清屏控制器，对寄存器写入0值，则将当前虚拟显存中的数据显示到LCD屏上，即进行翻页或者刷屏；如果写入非0值，则将当前虚拟显存中的数据显示的同时对后台虚拟显存进行清除操作。
LCD控制器，可以通过中断将触摸屏坐标送给主控MCU，VBUS0接口内部含有4个8位的触摸屏坐标寄存器。R40R41R50R51；其中R51为R5X寄存器的高8位，R50为R5X寄存器的低8位。
