800吨气调式冷库的制冷系统

1、主要设计参数:

①室外计算干球温度为33℃,

②室外计算湿球温度为27℃

③蒸发温度:气调保鲜库蒸发温度为-10℃,室温为0~4℃;恒温穿堂及封闭式汽车站台蒸发温度为-4℃，室温为5~7℃。

2、制冷剂供液及融霜方式。冷问采用分散式供冷。每间配一台R22制冷压缩机组，直接膨胀式制冷系统。空气冷却器融霜方式，采用电加热融霜，每台空气冷却器的翅片管组内均装有电热棒，功率1-1.5kW,380V。空气冷却器融霜下水管内也设置电热棒，融霜时同步接通电源，并有指示灯显示。

3、制冷压缩机组:

①每间气调保鲜库配有半封闭式制冷机组一台(水冷式)，型号为:3DF-1200(RG),在te=37.8℃,te=-9.4℃时，制冷量为25.7kW，电动机功率9kW。

②恒温穿堂配有半封闭式制冷机组一台(风冷式).型号为:3DB-1000(RG)，在te=37.8℃,te=-3.9℃时，制冷最为27.2kW，电机功率7.5kW。

③封闭式站台配有半封闭式制冷机组一台(风冷式)，型号为:2nD-0500(RG)，在te=37.8℃,te=-3.9℃时，制冷欣为13.7kW,电动机功率3kW。

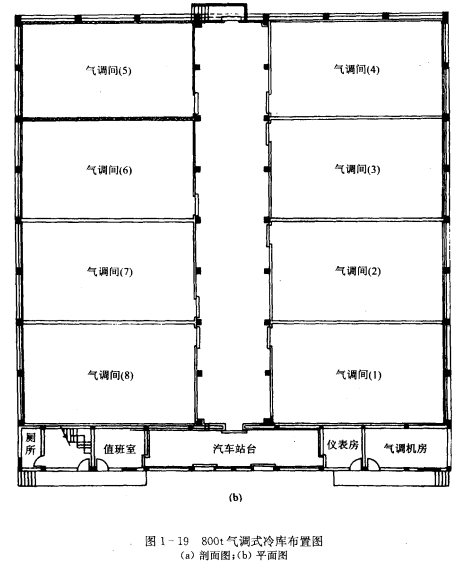

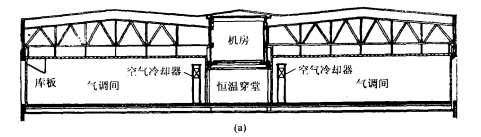

以上8台制冷压缩机组，均设置在恒温穿堂上面的机房内。机组与气调保鲜库内的空气冷却器之间的距离很短，便于操作，又可减少制冷剂在管道内的流动阻力，提高制冷效果。

4、冷却塔。8台水冷式制冷机组选用30㎡/h圆形标准集水式冷却塔2台((4台机组合用一台)，冷却塔型号为:BI-ST-30)T，流量30㎡/h，功率1.1kW。在冷却塔出水管上配有管道泵，功率为4kW。

5、制冷系统自控方式:

①配有WKXS型制冷电脑控制装置，对每一气调间的制冷压缩机组、空气冷却器、融霜电热器及冷却塔和水泵等组成一个回路，实现微电脑全自动控制。

②配有XH-101型多点温度巡检仪，对压缩机吸气温度、冷凝器进水温度、冷间温度等采用微电脑和通讯技术相结合，实现温度自动检测、显示和记录。
