弯管用砂子粒度选用不当
砂子粒度的大小应根据管径的大小来选择。细小的砂粒充实性好，但容易粘在管壁上;砂粒粗大，充实性差，但抗挤压性强，不易被挤碎。因此，选用粒度合适的砂子是保证热弯管质量的一个重要环节。

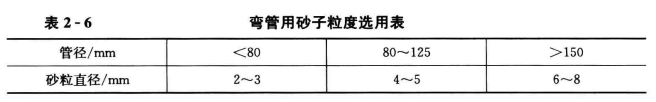

弯管用砂子粒度选用表见表2-6。
焊接弯头的节数过少
焊接夸头的角度不同，其焊接节数也不同，其最小焊接节数也不同，应根据相应的规定进行焊接弯头的制作，以免影响焊接质量。

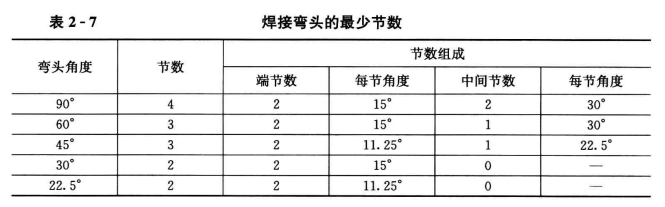

焊接弯头的最少节数见表2-7。
公称直径DN>400mm的焊接弯头可增加中间节数，但其内侧的最小宽度(也称腹高)不得小于50mm。
大直径管道要适当增加焊接弯头的中间节数，节数越多，介质流动就越顺畅，阻力会越小。
弯管的弯曲半径过小
管道按照材质不同，育曲方式不同，其最小育曲半径也不同，应按照规定要求的最小夸曲半径进行夸管操作，否则会造成管子的断裂。

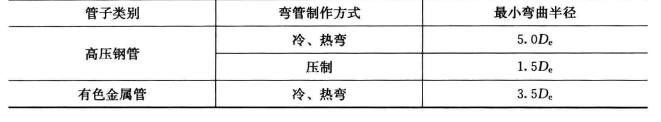

不同材质的管子在不同弯管制作方式下的最小弯曲半径，应符合表2-8中的规定。
人工热弯温度过高且未清砂
管子热育的主要工序是灌砂、画线、加热弯曲及清砂。加热弯曲时，应掌握适当的温度，以免因温度过高，导致钢管报坏。弯管冷却后，应立即将管内的砂子清除。管壁内粘有的砂粒应彻底清除，以免装好后增加管内阻力或造成管道的堵塞，甚至损坏机器阀件等。
管子通常是在地炉中进行加热。首先，将地炉中放入足量的优质焦炭，待燃烧正常后将管子放入炉内，并在加热管段上盖上薄钢板，以减少热损失。操作时应不断转动管子，不仅应使管子内的砂子烧透，而且要使管段受热均匀。加热时注意火不宜过急、过猛，应根据管材来确定加热温度，一般碳家钢为900~1050℃、铜管为500~600℃、不锈钢管为1000~1200℃。当管子烧成橙黄色且在加热范围内颜色均匀，即可进行弯曲。
待管子冷却后，将砂子倒出并清理管内壁，可用小手锤轻轻敲打，也可用压缩空气吹净夹砂。弯曲成形的弯管主要检查椭圆度、壁厚减薄率、弯曲角度偏差和弯曲部分波浪度等是否符合要求。清除后的砂子应妥善保管，以备再用。
空调用管的加工制作过程中容易出现的问题及正确操作方法（三）_工程技术_制冷资讯
泊祎回收网遵循行业规范，任何转载的稿件都会明确标注作者和来源;
发布者：泊祎回收网，转载请注明出处：https://www.huishou5.net/dianqi/14042.html
微信扫一扫
