小编变压器回收商说说，油浸式变压器结构油浸式变压器工作原理，油浸式变压器，又称油浸式试验变压器。1000kVA及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号。800kVA及以上油浸式变压器应装气体继电器和压力保护装置，800kVA以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器。下面，就来了解下油浸式变压器结构、油浸式变压器工作原理等知识。

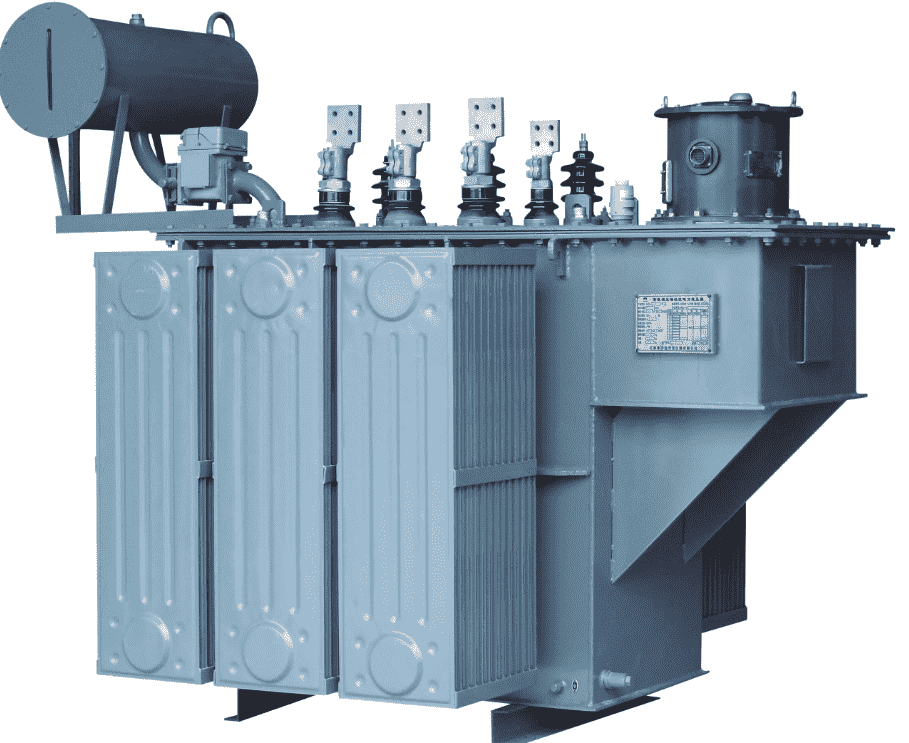

油浸式变压器结构
结构分类：则可分为铁芯式变压器和铁壳式变压器。如绕组包在铁芯外围则为铁芯式变压器;如铁芯包在绕组外围则为铁壳式变压器。二者不过在结构上稍有不同，在原理上没有本质的区别。电力变压器都系铁芯式。
变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器等组成。
1.铁芯
铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。
在大容量的变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好的冷却效果，常在铁芯中设有冷却油道。
2.绕组
绕组和铁芯都是变压器的核心元件。由于绕组本身有电阻或接头处有接触电阻，由I2Rt知要产生热量。故绕组不能长时间通过比额定电流高的电流。另外，通过短路电流时将在绕组上产生很大的电磁力而损坏变压器。其基本绕组有同心式和交叠式两种。
变压器绕组主要故障是匝间短路和对外壳短路。匝间短路主要是由于绝缘老化，或由于变压器的过负荷以及穿越性短路时绝缘受到机械的损伤而产生的。变压器内的油面下降，致使绕组露出油面时，也能发生匝间短路;另外有穿越短路时，由于过电流作用使绕组变形，使绝缘受到机械损伤，也会产生匝间短路。匝间短路时，短路绕组内电流可能超过额定值，但整个绕组电流可能未超过额定值。在这种情况下，瓦斯保护动作，情况严重时，差动保护装置也会动作。对外壳短路的原因也是由于绝缘老化或油受潮、油面下降，或因雷电和操作过电压而产生的。除此以外，在发生穿越短路时，因过电流而使绕组变形，也会产生对外壳短路的现象。对外壳短路时，一般都是瓦斯保护装置动作和接地保护动作。
3.油箱
油浸式变压器的器身(绕组及铁芯)都装在充满变压器油的油箱中，油箱用钢板焊成。中、小型变压器的油箱由箱壳和箱盖组成，变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修。
油浸式变压器工作原理
变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理：当一次侧绕组上加上电压ú1时，流过电流í1，在铁芯中就产生交变磁通?1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势é1，é2，感应电势公式为：E=4.44fN?m
式中：E–感应电势有效值
f–频率
N–匝数
m–主磁通最大值
由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压ú1和ú2大小也就不同。
当变压器二次侧空载时，一次侧仅流过主磁通的电流(í0)，这个电流称为激磁电流。当二次侧加负载流过负载电流í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流í0，一部分为用来平衡í2，所以这部分电流随着í2变化而变化。当电流乘以匝数时，就是磁势。
上述的平衡作用实质上是磁势平衡作用，变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。
