编变压器回收商说说，关于箱式变压器型号箱式变压器安装规范，箱式变压器将传统变压器集中设计在箱式壳体中，具有体积小、重量轻、低噪声、低损耗、高可靠性，广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。下面文章为你介绍了箱式变压器的型号和安装规范。

箱式变压器型号有哪些种类

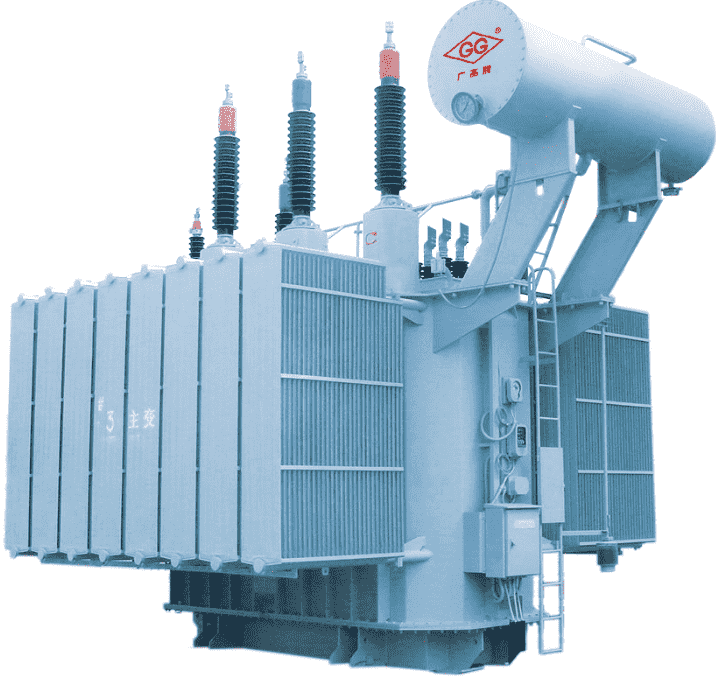

其中国内10、6、3与0.4kV输电与配电系统相量也有两种相位。在上海地区，有一种10kV与110kV输电系统电压相量差60°电气角，此时可采用110/35/10kV电压比与YN，yn0，y10接法的三相三绕组电力变压器，但限用三相三铁心柱式铁心。

箱式变压器型号：SCB10-100/10/0.4

箱式变压器型号：SCB10-160/10/0.4

箱式变压器型号：SCB10-200/10/0.4

箱式变压器型号：SCB10-250/10/0.4

箱式变压器型号：SCB10-315/10/0.4

箱式变压器型号：SCB10-400/10/0.4

箱式变压器型号：SCB10-500/10/0.4

箱式变压器型号：SCB10-630/10/0.4

箱式变压器型号：SCB10-800/10/0.4

箱式变压器型号：SCB10-1000/10/0.4

箱式变压器型号：SCB10-1250/10/0.4

箱式变压器型号：SCB10-1600/10/0.4

箱式变压器型号：SCB10-2000/10/0.4

箱式变压器型号国内60与35kV的输电系统电压有二种不同相位角。如220/60kV变压器采用YNd11接法，与220/69/10kV变压器用YN，yn0，d11接法，这二个60kV输电系统相差30°电气角。

当220/110/35kV变压器采用YN，yn0，d11接法，110/35/10kV变压器采用YN，yn0，d11接法，以上两个35kV输电系统电压相量也差30°电气角。

所以，决定60与35kV级绕组的接法时要慎重，接法必须符合输电系统电压相量的要求。根据电压相量的相对关系决定60与35kV级绕组的接法。否则，即使容量对，电压比也对，变压器也无法使用，接法不对，变压器无法与输电系统并网。但要注意：单相变压器在联成三相组接法时，不能采用YNy0接法的三相组。三相壳式变压器也不能采用YNy0接法。

箱式变压器安装规范

1、施工应具备的条件

(1)图纸会审和根据厂家资料编制详细的作业指导书并审批完。

(2)安装箱式变压器有关的建筑工程质量，符合国家现行的建筑工程施工及验收。

(3)预埋件及电缆预埋管等位置符合设计要求，预埋件牢固。

2、施工准备

2.1变压器基础检查

(1)会同业主及监理对变压器基础的建筑施工质量进行检查，并填写记录单，由各方签字确认，对发现的问题及时上报，及时处理。

(2)认真核对变压器基础横、纵轴线尺寸及预埋管位置，并与图纸所给尺寸核对，无误后方可进行下一步工作。

2.2变压器开箱检查

(1)变压器到货后开箱检查时，应会同业主、监理及厂家的有关人员一同检查。

(2)在卸车前测量和记录冲击记录器的冲击值，这个数值应小于3G。

(3)检查变压器外观无损伤，漆面完好，并记录。

(4)检查变压器内部各器件无移位、污染等情况。

3、变压器安装就位

(1)将变压器槽钢基础安装在预埋件上，注意找平、找正，槽钢基础与埋件焊接牢固，焊接部位打掉药皮后涂刷防腐油漆。

(2)在风机吊装完后，吊装变压器直接就位于基础上，利用千斤顶进行找平、找正。

(3)按厂家规定的固定方式（螺接或焊接）进行变压器与基础之间的连接。

(4)若为分体到货，在变压器安装找正后，进行外壳的安装。

(5)悬挂标志牌，清扫变压器箱体内部。

(6)在下一道工序前要作好成品保护工作。

4、箱变至风机之间电缆线路

风力发电机至箱变之间电缆线路采用地埋式电缆沟敷设，每台风机至箱变之间敷设1根YJY23-(3×240)，0.6/1kV和1根YJY23-(4×240)，0.6/1kV型交联聚乙烯绝缘铠装电力电缆。电缆头接地：40mm2铜胶线1500m(包括电缆中间接头)。工程量清单如下：

(1)YJY23-3×240 26/35kV 240mm2电缆16km；

(2)YJY23-3×95 26/35kV 95mm2电缆14km；

(3)YJY23-3×50 26/35kV 50mm2电缆5km；

(4)35kV电缆终端3套(YJY23-3×240 26/35kV)；

(5)35kV电缆终端58套(YJY23-3×50 26/35kV)；

(6)35kV电缆中间接头（根据电缆供货长度确定数量）；

(7)YJY23-(3×240)，0.6/1kV 2100m；

(8)YJY23-(4×240)，0.6/1kV 2100m；1kV电缆鼻子232套。箱式变压器58台；电缆分支箱47台（其中4支电缆终端8台；3支电缆终端39台）。

5、线路复测工序

由于工程的需要，为此采用全站仪、GPS定位系统相结合的方式进行复测。仪器观测和记录应分别由二人完成，并做到当天作业当天检查核对。

线路复测宜朝一个方向进行，如从两头往中间进行，则交接处至少应超过（一基杆塔）两个C桩。要检查塔位中心桩是否稳固，有无松动现象。如有松动现象，应先钉稳固，而后再测量。对复测校准的塔位桩，必须设置明显稳固的标识，对两施工单位施工分界处，一定要复测到转角处并超过两基以上，与对方取得联系确认无误后，方可分坑开挖。复测施工时及时填写记录，记录要真实、准确。如在复测时遇到与设计不符时立即上报不得自行处理。

6、跨越电力线路

跨越施工前应由技术负责人按线路施工图中交叉跨越点断面图，对跨越点交叉角度、被跨越不停电电力线路架空地线在交叉点的对地高度、下导线在交叉点的对地高度、导线边线间宽度、地形情况进行复测。根据复测结果，选择跨越施工方案。

(1)跨越不停电电力线，在架线施工前，施工单位应向运行单位书面申请该带电线路“退出重合闸”，待落实后方可进行不停电跨越施工。施工期间发生故障跳闸时，在未取得现场指挥同意前，严禁强行送电。

(2)跨越架搭设过程中，起重工具和临锚地锚应将安全系数提高20%～40%。

(3)在跨越档相邻两侧杆塔上的放线滑车均应采取接地保护措施。在跨越施工前，所有接地装置必须安装完毕且与铁塔可靠连接。

(4)跨越不停电线路架线施工应在良好天气下进行，遇雷电、雨、雪、霜、雾，相对湿度大于85%或5级以上大风时，应停止作业。如施工中遇到上述情况，则应将己展放好的网、绳加以安全保护。

(5)越线绳使用前均需经烘干处理，还需用5000V摇表测量其单位电阻。

(6)如当天未完成全部索道绳的及绝缘杆固定绳的过线，应将过线绳及引绳收回并妥善保管，不得在露天过夜。

(7)铺放过线引绳及绝缘绳未完全脱离带电线路的过程中，拉绳、绑扎等操作人员必须穿绝缘靴子，戴绝缘手套进行操作。
