熔融石英

熔融石英基本信息中文名称熔融石英应用行业精密铸造、玻璃陶瓷用途耐火材料、陶瓷原料和玻璃原料外观无色透明块状，颗粒或白色粉末熔融石英主要用途熔融石英一般作为耐火材料、陶瓷原料和玻璃原料、环氧树脂浇注、

中文名称

熔融石英

应用行业

精密铸造、玻璃陶瓷

用途

耐火材料、陶瓷原料和玻璃原料

外观

无色透明块状，颗粒或白色粉末

熔融石英一般作为耐火材料、陶瓷原料和玻璃原料、环氧树脂浇注、电子密封料、电光源、医疗、铸造、等行业的主要原料，也是油漆、涂料等化工行业的理想填充料。

市场价

信息价

询价

外观为无色透明块状，颗粒或白色粉末。

真比重:2.21;

莫氏硬度:6.0;

PH值:6.0;

将精选的优质硅石原料【sio2>99%】，在电弧炉或电阻炉内熔融，熔融温度为1695-1720℃。由于sio2熔体黏度高，在1900℃时为10的7次方Pa·s，无法用浇铸方法成型。冷却后为玻璃体，可作为烧制成品或不烧制品原料。

产品主要用于精密铸造、玻璃陶瓷、耐火材料及电子电器等行业。

熔融石英的纯度:二氧化硅的含量特一级不得少于99.99%、一级不得少于99.96%、二级不得少于99.95%、三级不得少于99.7%、四级不得少于99.6%。

熔融石英的简述

将精选的优质硅石原料【sio2>99%】，在电弧炉或电阻炉内熔融，熔融温度为1695-1720℃。由于sio2熔体黏度高，在1900℃时为10的7次方Pa·s，无法用浇铸方法成型。冷却后为玻璃体...

熔融石英的物理性能

外观为无色透明块状，颗粒或白色粉末。真比重：2.21；莫氏硬度：6.0；PH值：6.0；

熔融石英是玻璃吗

就是玻璃得一种。石英灯就是灯管的的透光玻璃采用的是石英玻璃，平时用的灯管或灯泡用的是普通玻璃，石英玻璃与普通的玻璃差别在于石英玻璃不具备吸收紫外线光的作用，而普通玻璃恰恰相反，而且吸收很强，一般紫外线...

熔融石英的化学成份

SiO299.9-99.95%Fe2O310PPM-25PPMmaxLi2O1-2PPMmaxAl2O320-30PPMmaxK2O20-25PPMmaxNa2O10-20...

熔融石英和玻璃的区别是什么？

熔融石英就是石英玻璃，是玻璃的一种；以前翻译苏联的资料都用熔融石英的说法，后来学习欧美就用石英玻璃这个说法了

SiO299.9-99.95%Fe2O310PPM-25PPMmaxLi2O1-2PPMmaxAl2O320-30PPMmax

K2O20-25PPMmaxNa2O10-20PPMmax

熔融石英坩埚作为新兴的一种特种陶瓷，是熔融石英陶瓷的一种，广泛应用于太阳能光伏行业的多晶硅铸锭环节，由于目前多晶硅锭基本为方形，故熔融石英坩埚目前也俗称石英方坩埚。目前市场的主流产品有G5系列:883mm×883mm×420mm/480mm，G6系列:1040mm×1040mm×500mm，随着行业的迅猛发展，G6石英方坩埚逐步成为市场多晶硅铸锭的主流需求。

石英方坩埚的形状上的发展趋势为:大件、壁薄，对其生产的各个环节提出了更为高的工艺要求，G6石英方坩埚的生产合格率，将是下一个阶段用以衡量各大石英方坩埚生产企业技术研发能力的一个重要依据。目前石英方坩埚的主流生产工艺有:双面吸浆法，单面吸浆法，注凝法。

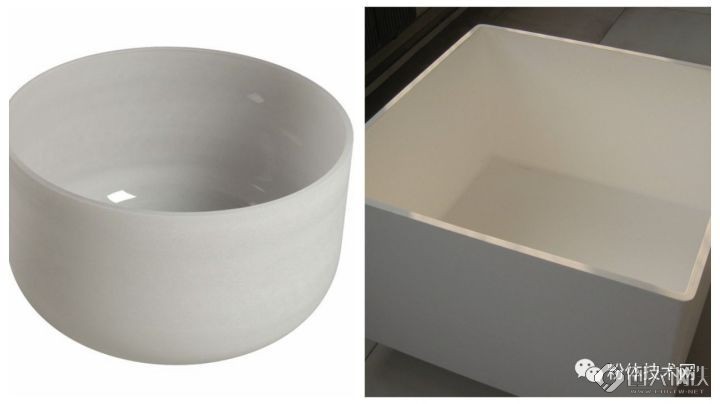

石英坩埚是由高纯石英砂制成，二氧化硅含量超过99.9%，具有高温不变形、耐化学侵蚀性好等特点。

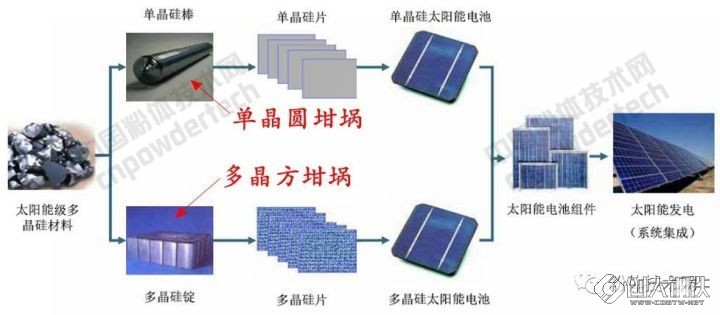

方形的高纯石英坩埚用在多晶硅铸锭环节，充当多晶硅化料和长晶的容器；圆形石英坩埚则用在单晶硅中拉制单晶。

高纯石英砂是生产石英坩埚的必要原料。单晶硅拉晶的成功率及晶棒品质取决于多种因素，石英坩埚内壁的气泡含量就是其中重要因素之一。如果石英砂杂质含量较多，在高温熔制过程中容易产生黑点气泡。在拉制单晶硅过程中石英坩埚会长时间处于高温环境下，高温会使石英坩埚内壁所合气泡受热释放，从而影响到拉晶的稳定性和成功率。

国际市场的竞争中，标准会对企业带来巨大的影响。《GB/T32652——2016多晶硅铸锭石英坩埚用熔融石英料》国家标准的研究与制订，对于多晶硅铸锭石英坩埚用熔融石英料生产有着巨大的促进作用，也能够为生产厂家在国际市场上的竞争奠定良好的基础。

《GB/T32652——2016多晶硅铸锭石英坩埚用熔融石英料》

1、范围

该标准适用于太阳能级多晶硅铸锭石英坩埚用熔融石英料。

2、产品分类

多晶硅铸锭石英坩埚用熔融石英料按产品粒度分为：熔融石英块料和熔融石英砂料。

3、技术要求

（1）外观

熔融石英块料外观应为无色透明或半透明，无异色点。

（2）灼烧失量

熔融石英料灼烧失量应小于0.05%。

（3）粒度

熔融石英块料应大于或等于830μm，粒径小于830μm的为熔融石英砂料。

（4）二氧化硅含量

二氧化硅含量应不低于99.95%。

（5）杂质元素含量

杂质元素总含量应小于80μg/g，各杂质元素的含量应用符合下表1的规定。

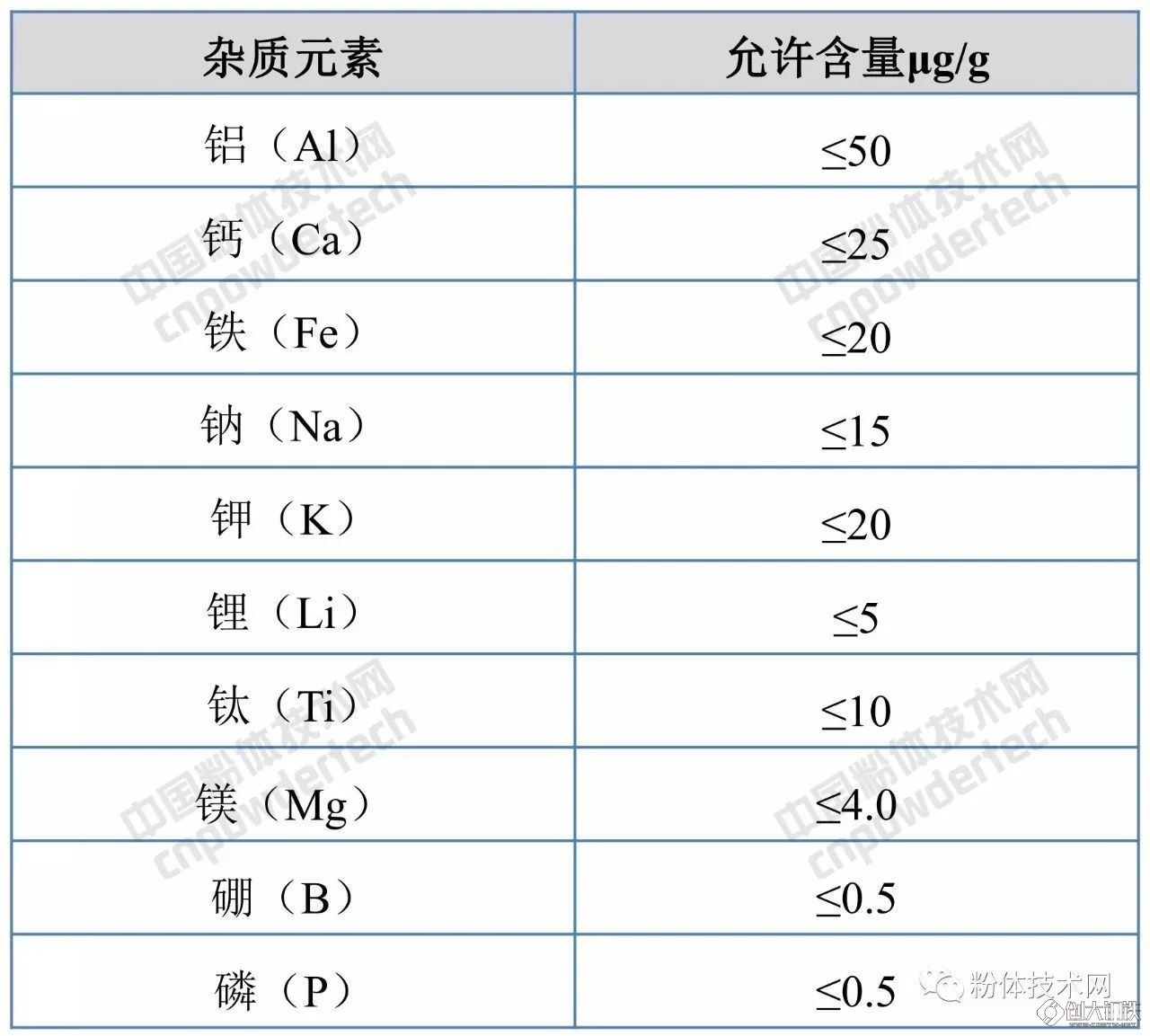

表1杂质元素含量

编辑：中国粉体技术网（未经授权，禁止转载）

石英套管是一种只含二氧化硅单一成份的特种玻璃。由于种类、工艺、原料的不同，国外基本上都叫硅酸玻璃、石英套管、熔融石英、熔凝石英、合成熔融石英，以及没有明确概念的透明、半透明、不透明石英等。

定义

我国统称石英套管，多按工艺方法、用途及外观来分类，如电熔透明石英套管、连熔石英套管、气炼透明石英套管、合成石英套管、不透明石英套管、光学石英套管、半导体用石英套管、电光源用石英套管等。人们习惯于用"石英"这样一个简单的词汇来命名这种材料，这是绝对不妥的，因为"石英"是二氧化硅结晶态的一种通称，它与玻璃态二氧化硅在理化性质上是有区别的。
