电缆线回收:电缆线颜色代表什么?

电缆线是大家在生活中最常使用和关注的,更是电力检修中不可或缺的一部分,但是关于每个电缆线颜色都代表什么,你知道吗?今天一起来了解一下吧!

电缆线回收:电缆线颜色代表什么?
一、电线的定义
电缆线是指传输电能的导线,分裸线、电磁线和绝缘线。
裸线没有绝缘层,包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜排、铝排等),它主要用于户外架空及室内汇流排和开关箱。
电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线,它主要用于电动机和变压器绕圈以及其他有关电磁设备。其导体主要是铜线,应有薄的绝缘层和良好的电气机械性能,以及耐热、防潮、耐溶剂等性能,选用不同的绝缘材料可获得不同的特性。

电缆线回收:电缆线颜色代表什么?
二、颜色的含义
1.黑色:装置和设备的内部布线。
2.棕色:直流电路的正极。
3.红色
三相电路和C相;
半导体三极管的集电极;
半导体二极管、整流二极管或可控硅管的阴极。
4.黄色
三相电路的A相;
半导体三极管的基极;
可控硅管和双向可控硅管的控制极。
5.绿色:三相电路的B相。
6.蓝色
直流电路的负极;
半导体三极管的发射极;
半导体二极管、整流二极管或可控硅管的阳极。
7.淡蓝色
三相电路的零线或中性线;
直流电路的接地中线。
8.白色
双向可控硅管的主电极;
无指定用色的半导体电路。
9.黄和绿双色(每种色宽约15~100毫米交替贴接)
安全用的接地线。
10.红、黑色并行
用双芯导线或双根绞线连接的交流电路。

电缆线回收:电缆线颜色代表什么?

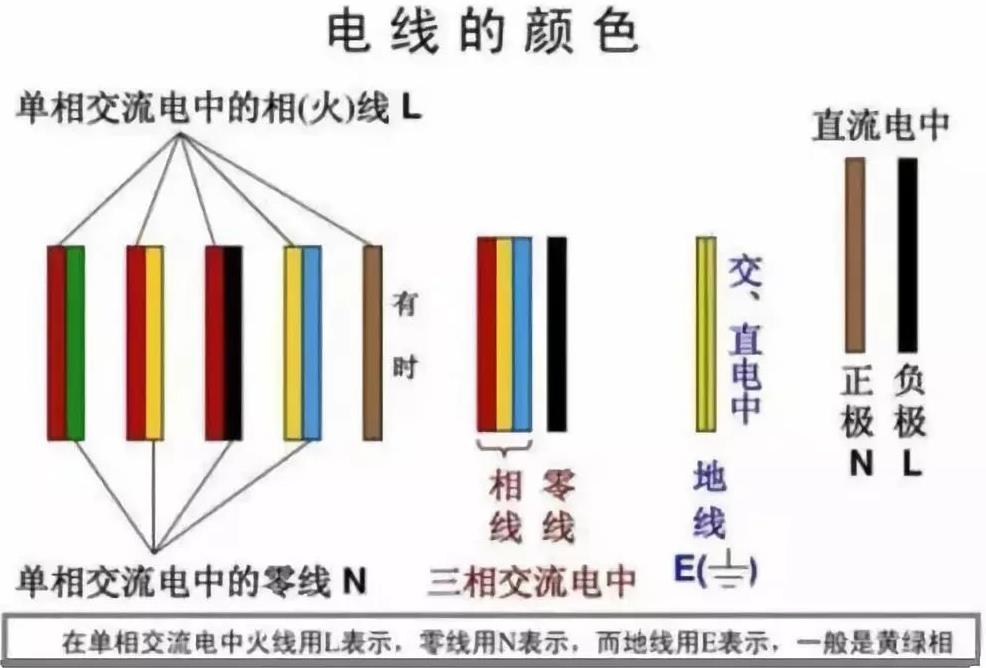

三、根据电路选择不同颜色电缆线
1.三相交流电路
A相:黄色
B相:绿色
C相:红色
零线或中性线:蓝色
保护接地线:黄绿双色。
2.单相电路中
火线:红色
零线:蓝色
3.用双芯导线或双根绞线连接的交流电路:红黑色并行
4.直流电路:
正极:棕色
负极:蓝色
接地线:蓝色。
5.整个装置及设备的内部布线一般推荐:黑色。
四、软线和硬线的优缺点比较
从电缆线表象来看
软线又称护套线,一般是由多股直径在1mm以下的多股铜丝缠绕在一起的导线。硬线则是一根比较粗的单股金属导线,一般直接在1mm以上。
从电线的本质来看
软线的线丝比较细而柔软,方便转弯穿管,但是时间久了容易老化,影响整个电路的使用寿命。
硬线本质上截面比较比较小,耐短路电流的冲击,且硬线不容易氧化,寿命相对比软线长一些。但是硬线本身计较坚硬,不好做转弯穿管处理。
家装时软线好用还是硬线寿命更长?
软线的每根铜丝都比较细,在安装过程中容易损伤断裂,从而影响电线的导电能力。相反硬线则不会受施工过程的影响,在可靠性和耐用性上都要好的多。
