◆益衡ENP-7130/7140SH2SFX电源介绍及拆解
之前我们已经测试过银欣的ST45SF-GSFX金牌全模组电源（文章详见《首款金牌全模组SFX电源，银欣ST45SF-G评测》），ST45SF-GSFX金牌全模组电源在测试中表现出优秀的电压稳定性和转换效率，尤其是电压稳定性，比很多ATX规格的电源表现还要好。
作为银欣的代工厂，益衡这次特别为我们打造了两颗SFX电源，它们与银欣的ST45SF-GSFX金牌电源使用相同方案，可以当成是ST45SF-G的原厂版本，不过瓦数稍低一点，为300W、400W，也去掉了全模组线缆，对应型号是ENP-7130SH2和ENP-7140SH2。
银欣的ST45SF-GSFX金牌电源在前面的测试中意外在纹波项目中落败，不过它仍然拿到了69分的成绩。可以想象假如它在纹波项目过关，其性能也要比普通的ATX电源优秀，因此，我们对益衡这两颗SFX电源的成绩也抱有很大期望。
益衡ENP-7130/7140SH2SFX电源简单拆解
SFX电源的内部结构和用料受关注的程度没有它的体积、价格、性能和噪音来得高。相当本篇我们也没打算把这两颗电源进行解剖式的拆解。
ENP-7130SH2和ENP-7140SH2使用的是ChampionCM6502作为PFC控制器，CM6901作为LLC控制IC的LLC半桥谐振电源，DC-DC输出使用APW7073方案。散热风扇同银欣ST45SF-G一样，都是来自永林的DFB801512H，12V/2W，起转转速也相同，都在1800RPM以上，不过转速提升幅度以及满载的转速没有银欣的ST45SF-G那么高。
内部概览

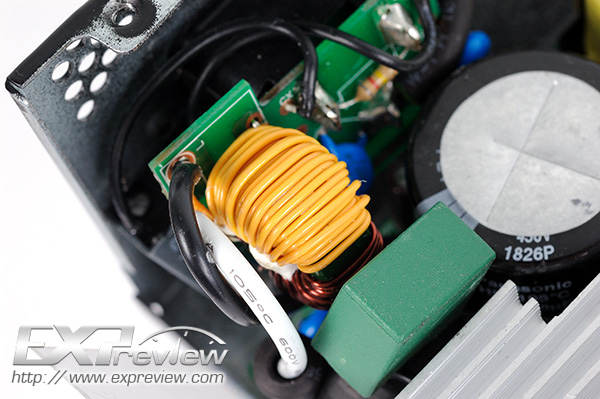

一级EMI焊接在AC插座背后
ENP-7130SH2和ENP-7140SH2的主电容来自松下，规格一致，都是270μF/450V/105℃

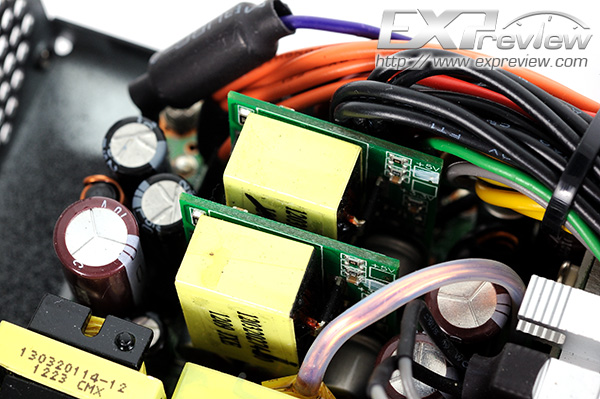

两张DC-DC子板
PFC电路及LLC变换电路

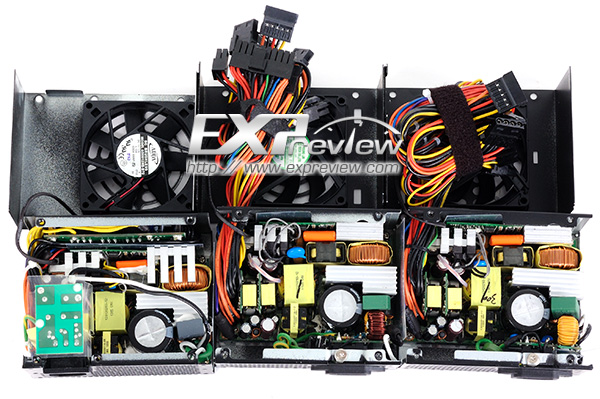

从左至右分别为：银欣ST45SF-GV2.0、ENP-7140SH2、ENP-7130SH2
