为了使空调区域内空气分布均匀，气流的速度不超过规定值，既满足空调基数和精度的要求，又满足区域温差的要求，必须适当布置送风口和回风口，选择合理的送风口形式，以造成满足使用要求的气流组织方式。
送风口在一般空调系统中，常采用侧送风口、散流器或孔板送风几种。
侧送风

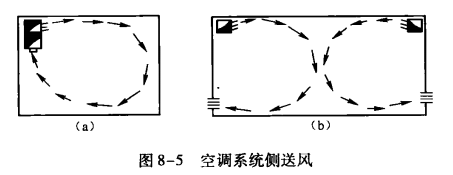

侧送风是空调系统中采用较多的一种形式，送风口的结构可作成条形、方形或均匀送风形式等，这种风口制作简单，能满足一般空调区域温差的要求，如图8-5所示。
侧送风是指空调系统送来的被处理的空气，从被空调房间，上部侧面送出，送出的气流慢慢下降，到达工作区时，已混人大量的室内空气，满足空调室内温、湿度的要求，然后气流回转经过工作区，吸入回风口作循环使用(对于直流式空调系统，室内空气不做再循环)。
侧送风形式可满足空调精度为±0.2~±0.5℃的温度的需要，为使被空调房间温度均匀，满足卫生标准，往往使射流沿其顶棚射出，即所谓贴附射流。
射流长短与风口形式和风速有关。风速越大，射程越长，送风温差越小，气流越不容易下落。送风口距顶棚越近，则越易形成贴附射流，也可以增加射程。
上送下回

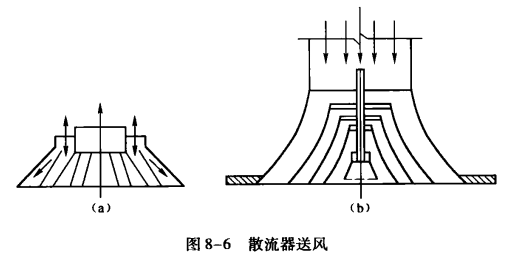

这种送风形式，常用散流器送风口，它适用于空调精度±0.2~±0.5℃的温度需要。散流器有圆形直片式、流线形盘式等结构，如图8-6所示。
散流器由于安装在顶棚上，使气流混合和扩散都较好，同时可以做到造型美观，但需要设置顶棚，增加房屋高度。
孔板送风
孔板送风是利用顶棚上的空间作为送风静压箱或另外安装静压箱。在空气压的作用下，气流沿着密布的小孔向房间射出，均匀下流。孔板送风的特点是射程较短，气流扩散和混合较好，工作区域的温度场和速度场稳定，最适合超净室和恒湿要求较高的房间。

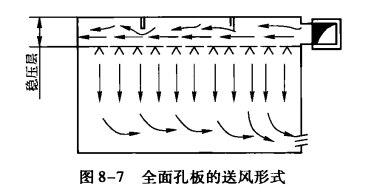

孔板送风分为全面孔板及局部孔板送风两种，如图8-7所示为全面孔板的送风形式。
回风口
回风口的构造比较简单，由于回风口速度衰减快，对空调区内房间影响不大，一般都布置在房间下侧，有时对于侧送风也布置在上面，便不能布置在气流的射程之内。回风口可作成百叶窗、金属网孔等形式。
