电位器R1取作低温补偿用。当电感线圈处于-30℃以下低温时,通电后线圈电阻改变很大,可能使下液位信号显著下移,以致发不出下液位信号。这时调节R1可使仪表下液位信号稳定发出。一般在使用中按最低温度一次调好,以后不需再调。
在传感电路输出部分接上500uA的电流表,可远距离显示容器的液面情况。
2.UQK-41/42型电感式浮球液位控制器
UQK-41/42型电感式浮球液位控制器主要由玻璃管液位指示器和浮球开关两部分组成。两种型号的结构基本相同,大部分零件通用。其结构如图2-41所示。
玻璃管液位指示器与制冷系统中用直读式液位指示器相同。玻璃管常用规格为:外径25mm;壁厚2.5mm；41型长度300mm,42型长度200mm;耐压3MPa。

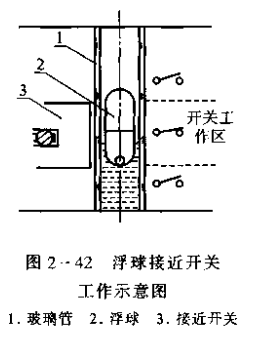

玻璃管周围装有有机玻璃保护罩,玻璃管内装有浮球。浮球为对接长圆形,内放钢珠,使其立于滚面,如图2-42所示。浮球密度为0.78x103kg/m3,轻于油而重于氨,在氨液和油共存的容器中,浮球沉于氨所而浮于油面,从而指示出油的液位。玻璃管外装有两个胶木开关盒,盒内装有晶体管接近开关。开关盒所在的位置,即分别为控制液位设定值的上、下限。UQK-41型常用于容器放油控制,UQK-42型常用于压缩机加油控制。
