电阻式温度检测、调节仪表——测量不平衡电桥

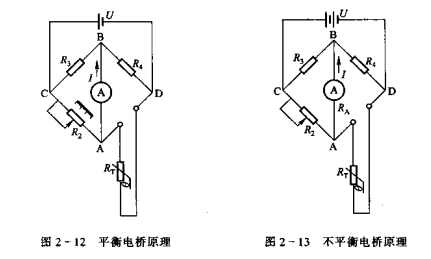

2)不平衡电桥。图2-13所示为不平衡电桥的原理图。图中的R2、R3、R4都是标准国定电阻,RA是检流计内阻。当被测温度变化时,热电阻RT的阻值也要发生变化,电桥的平衡被破坏,检流计中的电流不再为零。温度变化越大,电括的不平衡越严重,检流计中的电流就越大,指针偏转也越大。根据检流计指针偏转角度的大小,可以在温度刻度盘上直接读出进度值。电阻式温度检测、调节仪表——测量不平衡电桥  第1张

电阻式温度检测、调节仪表——测量不平衡电桥  第2张

不平衡电桥虽然不需要经常调整可变电阻R2但由图2-13可以看出,由于工作时检流计支路RA、中有电流流过,使得电路成为一个复杂网络。检流计中电流工的大小,不仪与RT有关,而且还与C、D两点的电压UCD有关。要使检流计电流I只是RT的函数,就必须使UCD保持不变。所以,采用不平衡电桥做测温桥路时,电源应配备稳压装置。

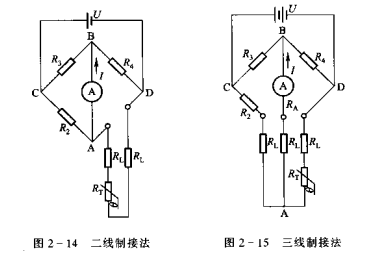

3)热电阻的三线制接法。在生产实际中,热电阻RT要装在测温现场,R2、R3、R4电阻及显示调节仪表装在控制室,所以,将热电图接入和桥路的导线在生产条件下可能很长,因而其电阻也不可忽略不计。为了避免导线长度不同而引起电阻不同,一般规定,生产厂按每根导线5Ω时。当实际使用中连接导线电图不足5Ω时,应串调整电阳使之达到5Ω。另外,连接导线沿途的温度条件发生变化时,连接导线电阻也要发生变化,连接导线电阻的变化势必使测量产生相应的误差,如图2-14所示。为了减小连接导线的温度变化而引起的附加慢度误差,常常将热电图采用三线制接法接入电桥,如图2-15所示。

电阻式温度检测、调节仪表——测量不平衡电桥  第3张

设每根导线电阻(连同其调整电阻在内)为RL,在两线制接法中,A、D之间的桥警电阻为2RL+RT,RL的变化,对测量精度影响较大,在三线制接法中,两个RL分别串入CA和AD桥属,RL变化的影响可以在很大程度上被排除掉,使测量误差减小。尽管RL电阻也串接在检流计支路中,它的阻值变化对检流计电流工仍有影响,但较之二线制接法来说,还是优越得多。
