光纤传感器的组成

光纤传感器的组成

光纤传感器是一种把被测的某种量转换为可测的光信号光纤传感器组成的变送器是由光发送器,光纤传感器(或敏感元件)、光接收器、路及光纤构成的，即由光发送器发出的光经光纤引导至敏感元件,经敏感元件,光质受到被测量的调制,已调光经接收光纤而合到光接收器,使光信号变为电信号,最后经过信号调理电路处理得到所希要的被测量。

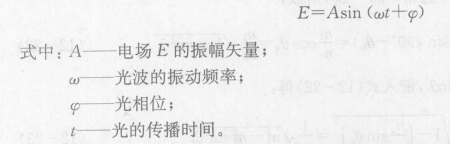

可见,利用光纤传感器进行的测量是以光学测量为基础的。光是一种电磁波,其图从极远红外线的1mm到极远紫外线的10nm。电磁波的物理作用和生物化学作因其中的电场而引起。因此,在研究光的敏感测量时必须考虑光的电矢量E的振动。用下式表示

由式(12-27)可见,只要使光的强度、偏振态(矢量A的方向)频率和相位等参量之一随被测量的变化而变化,或者说,受被测量调制,那么,我们就有可能通过对光的强度调制、偏振调制.频率调制或相位调制等进行解调,获得所需要的被测量的信息。
