蝶阀的制作要求

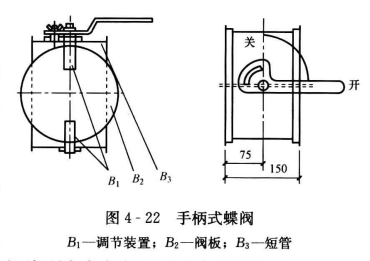

蝶阀是通风系统中最常见的一种风阀。按照断面形状不同可分圆形、方形及矩形三种，按调节方式有手柄式与拉链式两类。其中手柄式蝶阀由短管、阀板和调节装置三部分组成，如图4-22所示。

蝶阀的制作应符合下列要求:

1、阀板的规格不得小于短管内径3mm。阀轴的做法:用圆钢一端做成方形，而顶端车成圆形螺纹头;将另一端做成扁形。手柄用扁钢揋成S形，打方眼时要把方向搞对。止挡板要放出两端弯脚，揋成90°后，再开长槽锉光。

2、装配时，首先将垫板固定在短管上，然后把轴套在短管内，再用螺栓把好阀板，最后将手柄装好。

3、试验转动灵活后，标明开、闭方向。
