山东螺杆式制冷压缩机虽然具有单级压力比高的优点，但随着压力比的增大，泄漏损失也急速地增加，致使制冷量减小,制冷系数降低，因此低温工况下运行时效率显著降低。单机双级螺杆能够解决这个问题，但是其结构复杂，加工和装配精度高，制造和维修难度大，可靠性不高。
为了扩大螺杆式制冷压缩机的使用范围，改善低温工况的性能，提高效率，可利用螺杆制冷压缩机吸气、压缩、排气单向进行的特点，在机壳或端盖的适当位置开设补气口，使转子基元容积在压缩过程的某一转角范围，与补气口相通，使系统中增设的中间容器内的闪发性气体，通过补气口进入基元容积中，此增设的中间容器称为经济器。这种带经济器的单级螺杆压缩机既有单级螺杆结构简单的特点，又具备双级螺杆在大压力比下运行，制冷量大、制冷系数高的特性，达到了节能的效果。
带经济器的制冷系统有一级节流与二级节流两种形式。

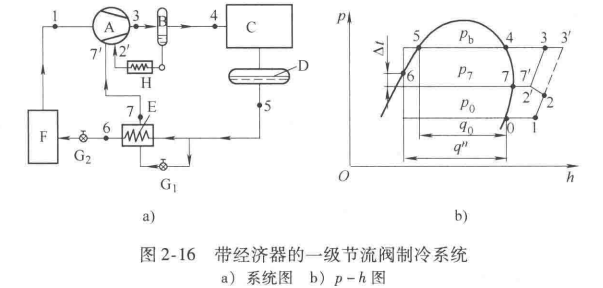

图2-16a所示为带经济器的一级节流制冷系统。来自贮液器D的制冷剂液体分为两支;一小支流经过节流阀G1降压，到经济器E中吸热而产生闪发性气体，经中间补气口进入正处在压缩初始阶段的基元容积中，与原有气体混合继续被压缩;另一主流流过经济器E中的盘形管放热而过冷，然后经节流阀G2节流进入蒸发器F中制冷。进入蒸发器的主流制冷剂液体只经一次节流，且节前与进入补气口的气体存在温差△t。系统的压-焓(即P-h)图如图2-16b所示。
