压力变送和远传——霍耳片式弹短管远传压力表

多谐振荡器由三极管V11、V12和电容器C9、C10、C11及电阳R10~R15组成,差分变压器的两个初级绕组分别作两个振荡管的负载。用多谐振荡器作内部振荡电源,即可以使差分变压器的输出信号不受220V交流电源电压波动的影响,又由于多谐振荡器的振荡频率较高,而使差分变压器的灵敏度提高。

线性变换电路是在弹簧管自由端装有一个短路环,短路环又套在由铁淦氧磁芯的差分变压器的线圈所组成的闭合磁路中。当短路环随弹簧管自由端移动时,改变了差分线圈的电感,随即输出一差分电庄。这个差分电讨经V13、V14两个二极管和电阻Rp2整流后输送给真流差分放大电路。

直流差分放大器采用二级直接耦合式,将经差分整流后的电流放大成0~10mA的直流信号,远传给调节器和动圈式显示仪表,对压力进行模拟显示。

电路中的电位器Rp2是用来调整仪表的电气零点的。调整时管道或容器被测压力为0(与大气相通),调Rp3使指示仪表的指示值为零。电位器Rp3是调整当输入适当压力后,显示仪表的指示是否在输入压力值上。

2.霍耳片式弹短管远传压力表

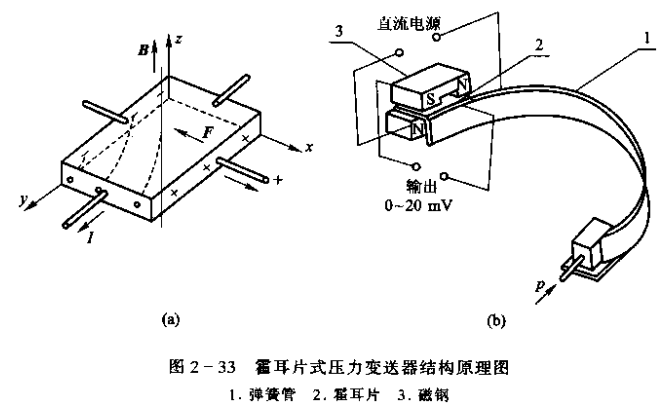

（1）霍耳电势的产生。霍耳片为一半导体材料制成的薄片,如图2-33(a)所示。在霍耳元件的z轴方向加磁感应强度为B的磁场,在y轴方向加直流电压,该直流电压使y轴方向上有电流流过(电子逆y轴方向运动)。
