消除和减小寄生电容的影响_整体屏蔽

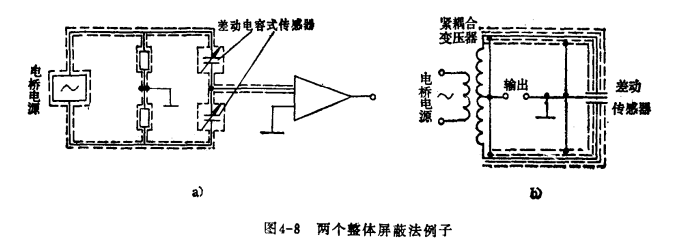

④整体屏蔽。将电容传感器和所采用的转换电路、传输电缆等用同一个屏项壳屏蔽起来，正确选取接地点来消除寄生电容的影响和防止外界的于扰。图4-8a为整体屏蔽法的一个例子，接地点选在电桥两电阻桥臂中间，使电缆电容并在放大器的输入端，只影响放大器的输入阻抗而不影响仪器正常工作，但结构复杂，图4-8b为采用差动电容式传感器，紧耦合变压器供以电源并作桥臂，双屏蔽电缆做引线的整体平壁，其外屏蔽层接地，内屏蔽层接变压器二次侧中间抽头，使芯线与内屏蔽层间的电容和内外屏蔽层电容相串联后影响传感器，大大减小了电缆电容的影响，因此电缆线可长达10m以上仍能测出1pF电容。

⑤采用运算放大器法。它是利用运算放大器的虚地来减小电缆电容Cc的影响。电容式传感器的一个电极经电缆芯线接运算放大器的虚地∑点，电缆的屏蔽层接仪器地，这时与传感器电容相并联的为等效电缆电容Cc/(1+4)，因而大大减小了电费电容的影响。外界干扰因屏蔽层接仪器地，对芯线不起作用。传感器的另一电极接大地，用来防止外电场的干扰。若采用双屏坝层电缆，外屏坑层接大地，干扰影响就更小。实际上这是一种不完善“驱动电缆”，结构较简单。
