感应同步器的工作原理

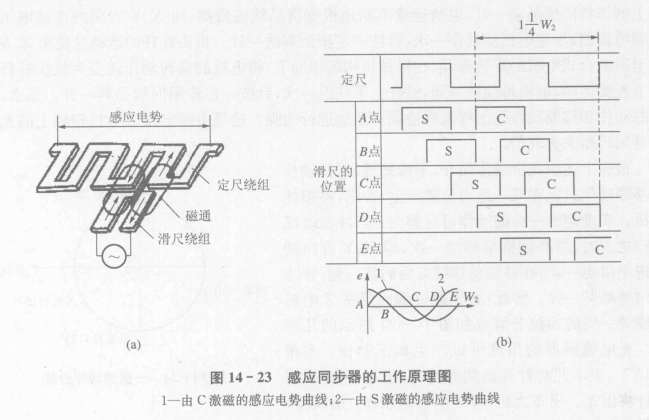

感应同步器的定尺和滑尺在使用时相互平行放置,使其间有一定的气隙,如图14-23(a)所示。定尺固定不动,滑尺相对定尺移动。当滑尺上的正弦绕组和余藤绕组分别以1~10kHz的正弦电压激磁时,在定尺绕组上将产生同频率的感应电势。定尺上的感应电势的大小除了与激磁频率、激磁电流和两绕组间的间隙有关,还与两绕组的相对位置有关。如果在滑尺的余芯绕组上加正弦激磁电压,则图(b)可说明感应同步器的感应电势与位置的关系。

当滑尺位置在A点时,余弦绕组左右侧的两块导片内的电流在定尺中产生的感应电势之和为零。当滑尺继续平移时，感应电势逐渐增大，直到B点，即滑尺移到1/4节距位置，耦合磁通最大，感应电势也最大。

若滑尺继续右移,定尺绕组中感应电势随机合磁通减小而减小,直至于节距时,感应电势变为0。滑尺再右移,定尺中的感应电势开始增大,电流方向改变。当滑尺移到3/4节距(D点)时,定尺中感应电势达到负的最大值。在移动一个整节距(已点)时,两绕组的耦合状态又回到初始位置,定尺感应电势又为0。这样,定尺上的感应电势随滑尺相对定尺的移动呈现周期性变化。同理,可得到滑尺正弦绕组上加余弦激磁的定尺感应电势,如图(b)曲线2所示。所加激磁电压一般为1~2V,过大的激磁电压将引起大的激磁电流,导致升温过高，而使其工作不稳定。
