应变式加速度传感器主要用于物体加速度的测量。其基本工作原理是:物体运动的加速度a与作用在它上面的力下成正比,与物体的质量m成反比,即a=F/m。

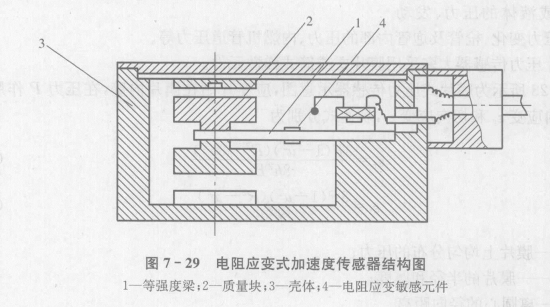

应变式加速度传感器的结构如图7-29所示,在等强度梁的自由端安装质量块;梁的另一端固定在壳体上。等强度梁上粘贴4个电阻应变敏感元件。为了调节振动系统阻尼系数,在壳体内充满硅油。
测量时,将传感器壳体与被测对象刚性连接,当被测物体以加速度a运动时,质量块受到一个与加速度方向相反的惯性力作用,使悬臂梁变形,该变形被粘贴在悬臂梁上的应变片感受到并随之产生应变,从而使应变片的电阻发生变化。电阻的变化引起应变片组成的桥路出现不平衡,产生输出电压,输出信号的大小与加速度成正比,即可得出加速度a值的大小。
