制冷系统管道连接工艺——螺纹连接或法兰连接

螺纹连接或法兰连接。螺纹连接用于紫铜管，法兰连接用于无缝钢管，这两种连接方式均可拆卸。

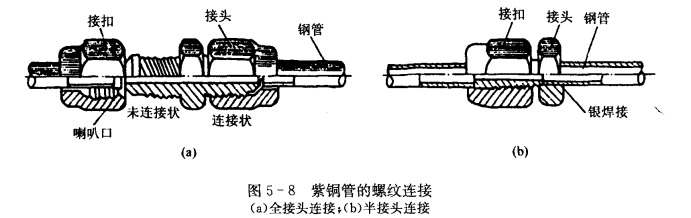

紫铜管的螺纹连接有两种形式:全接头连接,即两端都为螺纹连接,如图5-8(a);半接头连接,如图5-8(b),左面的铜管用螺纹连接,右面的铜管则与接头连接。后一种形式用得较普遍。螺纹连接在紫钢管上套上接扣后,把管口胀成喇叭口形,然后将接扣的阴螺纹与接头的阳螺纹接上旋紧。扩胀喇叭口需采用扩管工具(见图5-9)。为了保证胀口的质量,应注意下列问题:①应将扩口的管端部退火处理,使其软化,并把管口铂平,刮光管口内外毛刺。②扩口时铜管的安放位置应使其露出工具喇叭口削面高1/3的尺寸，见图5-9。喇叭口应是平整45°角，不能搞成带弧度的45°角，见图5-10，喇叭口不应有裂纹和麻点的缺陷。

无缝钢管的法兰连接是采用电焊。为了保证法兰连接的密封质量,最好采用如图5-11所示的目凸型法兰。

以上两种连接方式的采用要根据使用场合的具体情况而定。一般,焊接不易渗漏,而螺纹连接或法兰连接便于拆检。因此,凡是不需拆检的场合,用焊接为好,对需经常拆检的部位,可采用螺纹连接或法兰连接。
