空气冷却式冷凝器_钢丝式空气冷却式冷凝器

钢丝式空气冷却式冷凝器是在百叶窗式的基础上进一步改进,将钢丝焊接在蛇形管的两面（或单面),并与换热管成直角,一般钢丝直径选用1一2.5mm,钢丝间的距离为6一10mm。

自然对流空气冷却式冷凝器一般安装在冰箱等的背面,工作时冷凝器放出的热量,通过换热器传给平板、百叶窗平板或钢丝,然后再由它们向空气散热。

自然对流空气冷却式冷凝器的换热管直径通常采用5一8mm,管间距为40一60mm。

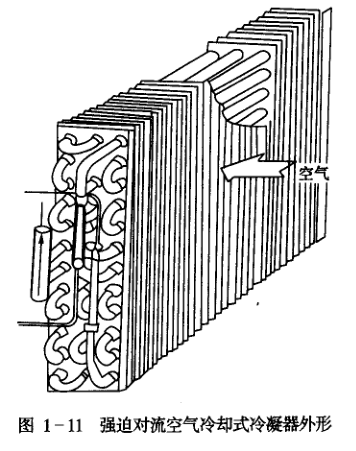

强迫对流空气冷却式冷凝器一般选用直径40-60mm的铜管，弯制成蛇形盘管,蛇形盘管错排,其典型结构如图1-11所示。

由于这种冷凝器的冷却介质是空气,换热管外的传热系数很小,一般只有35一81W/(m2·K),而换热管内制冷剂冷凝时的传热系数为1163一2326W/(m2·K),为了提高传热系数,增强换热管外空气的换热,所以在换热管外套有翅片,翅片是用0.2-0.6mm的铜片或铝片制成,翅片间距约为1.8一4mm。

强迫对流空气冷却式冷凝器的传热系数较低,当迎面风速为2一3m/s时，按全部外表面积(包括翅片)计算的传热系数约为23一50W/(m2·K。)平均传热温度为10一15℃,制冷剂的冷凝温度,一般取空气温度再加15℃。空气的进出口温差一般为8一10°C。

空气冷却式冷凝器的优点是不需要冷却水,所以特别适用于缺水或供水困难的地区。近年来,多用于中小型氟里昂空调机、冷柜、家用冰箱等。
