空调工程中型钢切割下料和支、吊架的固定件安装的规定

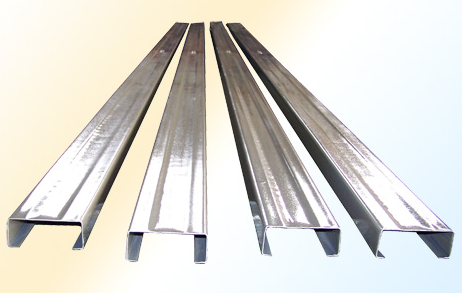

型钢切割下料

支、吊架制作前，应对型钢进行矫正。型钢宜采用机械切割，切割边缘处应进行打磨处理。型钢切割下料应符合下列规定:

1、型钢斜支撑、悬臂型钢支架栽入墙体部分应采用燕尾形式，栽人部分不应小于120mm。

2、横担长度应预留管道及保温宽度。

3、有绝热层的吊环，应按保温厚度计算;采用扁钢或圆钢制作吊环时，螺栓孔中心线应一致，并应与大圆环垂直。

4、吊杆的长度应按实际尺寸确定，并应满足在允许范围内的调节余足。

5、柔性风管的吊环宽度应大于25mm.圆弧长应大于1/2周长，并应与风管贴合紧密。

固定件安装

支、吊架的固定件安装应符合下列规定:

1、采用膨胀螺栓固定支、吊架时，应符合膨胀螺栓使用技术条件的规定，螺栓至混凝土构件边缘的距离不应小于8倍的螺栓直径;螺栓间距不小于10倍的螺栓直径。螺栓孔直径和钻孔深度应符合《通风与空调工程施工规范》(GB50738-2011)表7.3.5的规定。

2、支、吊架与预埋件焊接时，焊接应牢固，不应出现漏焊、夹渣、裂纹、咬肉等现象。

3、在钢结构上设置固定件时，钢梁下翼宜安装钢梁夹或钢吊夹，预留螺栓连接点、专用吊架型钢;吊架应与钢结构固定牢固，并应不影响钢结构安全。
