自然通风横流式冷却塔一般用池式配水，即通过竖井将热水送到配水高程，流入一个沿塔简四周布置的环形水槽，再由水僧流入配水池，配水池上布孔，装喷嘴，将水洒向填料。
也可以采甩其他的上水方式。

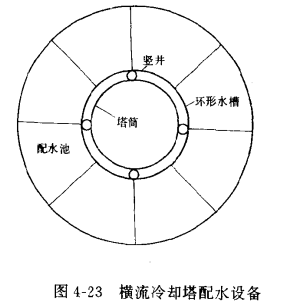

横流冷却塔中一般多采用竖井，将热水送到配水高程，流入沿塔筒外边布置的环形水槽，再从水摘流入配水池，如图4-23所示。对竖井的水力要求和逆流冷却塔同，各个竖井的出口水位应一致，以保证槽内水深基本相同。
环形水槽可按逆流冷却塔中主水槽要求设计，在满足糟内流速限制的要求下，可不作水力计算，借内水面沿程变化不大。
槽底可与配水池底同高。槽、池间设一道低槛，则水流在槛后形成跌落，影响配水池前几排泄水孔的泄流，水利水电科学研究院冷却水所的试验研究，提出了使用格栅过流代替低槛滋流的方案，可改善进入配水池的水流流态，当槽底低于配水池底时，在槽和池之间不设槛，也可避免上述水流跌落，但因为环形水槽底面低于配水池底面，则对塔进气会造成阻碍。
中南电力设计院为配600MW机组所设计的自然通风横流式冷却塔，淋水面积3200m2,填料内半径45.93m，外半径55.93m,填料宽度为10m,高度12m。沿塔筒环向布置16个竖并，每个直径1.7m，环形水槽宽2.5m,配水池最大水深0.8m。
