传感器的信号传输方式

传感器把检测到的信号传输到控制器有用电缆与不用电缆的两种方式。电缆包括传输电信号的电线与传输光信号的光纤,不用电缆即采用微波、调频波和电磁波等进行传输。

1)电线

传感器传输信号最常用的是传输电信号的电线。然而,用电线传输信号时,在传输途中易受噪声的干扰,降低了传输可靠性。为此,需采用抗噪声能力强的材料。另外,还需采取相应措施,尽可能地防止噪声的串入,或者采用适当手段消除已混入的噪声。

最好的办法是隔离,即考虑屏蔽与接地等。抗只声能力强的电线如图1-3所示。

导线中流过电流而产生的电磁场是均匀的,而构成双导线的两根线接受相同的噪声，因此,线间不会有压差。扁平电缆也属于此种。屏项线是用金属网囊住芯线,对外来的噪声有很强的抗干扰能力。单层屏蔽达不到要求时,可采用双层屏蔽线或同轴电缆等。

2)光纤

光纤对电气噪声有很强的抗干扰能力。它有如下优点:①光可以自由传输;②信号衰减小(不放大,也可以传送10km远);③传输信息量大;④直径细(约125μm),重量轻;⑤材料是玻璃。因此,光纤的电气绝缘性好,对电磁感应有很强的抗干扰能力。

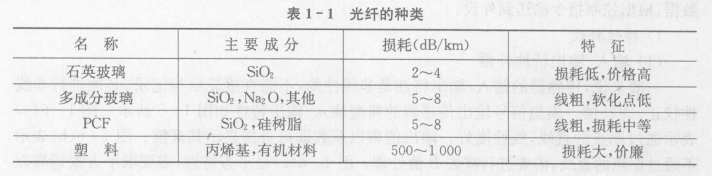

另外,光纤还作为光计测中的传感器,应用极广。光传感器与电气传感器相比,响应速度快,可于测,也可用在有爆炸危险的环境中。光纤种类如表1-1所列。

3)机械结构

传感器与被测对象之间还需要机械结构的连接。机械结构的功能是把被测对象的变化准确地传送到传感器,传感器进行检测变换。机械结构设计时须注意以下几方面:

结构上的偏斜与间隙尽可能地小,这样可消除不需要的传输信号及其误差，对于控制杆与环形结构,要注意减少信号的非线性与温度的影响。
