差压式(亦称节流式)流量计是基于流体流动的节流原理,利用流体流经节流装置时压力差而实现流量测量的。它是目前工业生产中测量流量最成熟,最常用的仪表之一。

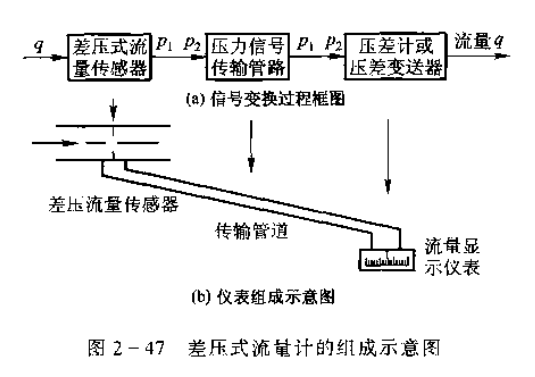

差压式流量计由节流装置.引压管和差压计所组成,如图2-47所示。
1.节流装置
所谓节流装置,就是设置在管道中能使流体产生局部收缩的节流元件和取压装置的总称。当管道中的流体流经节流元件时、便在其前后两侧产生压力差,旦压力差与流体流量之间存在某一稳定的关系,由此可进行流量的测量。
2.节流原理
流体在有节流装置的管道中流动时,在节流装置前后的管壁处。流体的静压力产生差异的现象称为节流现象。

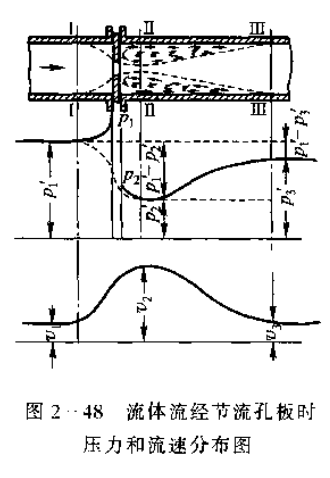

具有一定能量的流体,才可能在管道中形成流动状态。流动流体的能量有两种形式,即静压能和动能。因流体有止力而具有静压能、又因流体有流动速度而具有动能。这两种形式的能量在一定的条件下可以互相转化。但是,根据能量守恒定律,在没有外加能量的情况下,流体所具有的静压能和动能,再加上克服流动阻力的能基损失,其总和是不变的。图2-48表示在孔板前后流体的速度与压力的分布情况。
流体在管道截面I前.以一定的流速v1流动,此时静压力为p1。在接近节流装置时,由于遇到节流装置的阻挡,靠近管壁处的流体受到节流装置的限挡作用最大,因而使一部分动能转换为静压能。出现了节流装置入口端面靠近管壁处的流体静压力升高,并且比管道中心处的压力要大,即在节流装置入口端面处产生一径向压差。
