常见的电感式传感器图解

1)差动变压器位移传感器

图9-32所示为差动变压器位移传感器实物图。

2)无损探伤

图9-33所示为差动变压器位移传感器用于无损探伤实物图,其工作原理是:当有裂纹、缺陷就会形成涡流变化。

3)电感式接近传感器

9-34所示为电感式接近传感器实物图。

4)模拟量电感式传感器

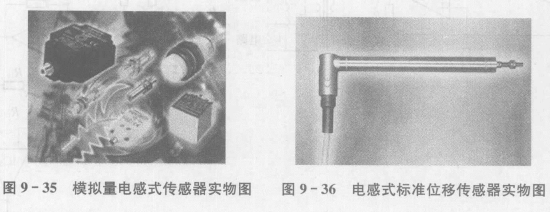

图9-35所示为模拟量电感式传感器实物图。

应用:①用一个接近开关实现对几个开关点的检测(旋转或直线运动);②直线运动的检测;③全部或部分旋转运动的检测;④接近控制;⑤部件检测,材料检测,位置检测;⑥偏心控制⑦振动监控;⑧旋转运动方向的检测。

5)电感式标准位移传感器图

9-36所示为电感式标准位移传感器实物图。

电感式位移传感器,由于其杰出的机械耐久性和恶劣条件的不敏感性,抵御高温的能力和较低的价格，在工业领域获得了广泛的应用。事实上，其非机械磨损在测量物体的但作用力时可忽略不计。
