光电传感器实物图解

1)红外线光电传感器

图11-22所示为漫反射式和对射式光电传感器,这两种传感器主要用于事件检测和物体定位。图中的红灯和绿灯表示传感器的状态。

2)光纤传感器

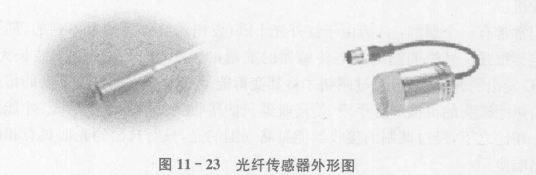

光纤传感器的结构大致如下:传感器位于光纤端部,光纤只是光的传输线,将被测量的物理量变换成为光的振幅,相位或者振幅的变化。在这种传感器系统中,传统的传感器和光纤结合。光纤的导入为实现探针化的遥测提供了可能性。这种光纤传输的传感器适用范围广，使用简单，但是精度比第一类传感器稍低。图11-23所示的是光纤传感器的外形图。

3)光电传感器和开关电传感器

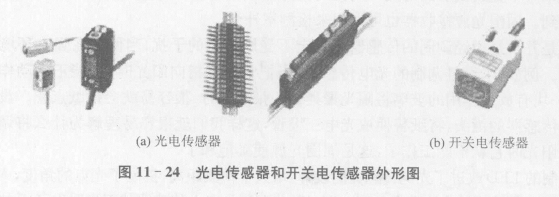

光电传感器和开关传感器的外形如图11-24所示。
