电阻式湿度调节器

电阻式湿度调节器是利用氯化锂等某些金属盐吸湿后其阻抗发生变化来测定空气的湿度。

（1）氧化锂湿敏元件。氯化锂湿敏元件是在聚四氟乙燃基片上绕两根互相平行的金属丝，组成一对电极,表面涂一层聚乙烯醇与氯化锂混合溶液做感混膜,氯化锂涂层阻值变化由两电极反映出来。当空气中的相对湿度增高时,氯化锂涂层从空气中吸收水分,其阻值随之变小；当空气相对湿度减小时,氯化锂涂层向空气中放出水分,其阻值随之变大。在一定的空气相对湿度下,氯化锂涂层所含水分是一定的,其电阻值也与之相对应。

氯化锂湿敏元件结构简单,体积小、反应快且精度高。但每个测头量程窄,长时间使用后，湿敏元件还会产生老化剥落等问题。

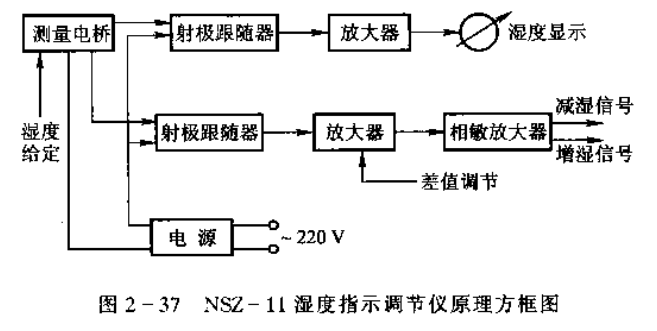

（2）NSZ-11型电阻式湿度指示调节仪。NSZ-11型电阻式湿度指示调节仪是利用氯化锂湿敏元件测量空气的相对湿度的。仪表可以远距离湿度显示并发出湿度双位调节信号,与增湿机构和减湿机构相配合,对湿度进行双位调节。该仪表原理方框图如图2-37所示。

氯化锂湿敏元件作为测量桥路的一个桥臂,当空气湿度达到给定值时,测量桥路输出讯号为零;当空气相对湿度偏离给定值时,氯化锂湿敏元件阻值的变化破坏了电桥的平衡，使测量桥路有电信号输出。该电信号经射极跟随器阻抗变换,交流放大器放大、整流后送给湿度指示仪表。经电桥检测出的湿度信号,同时经另一路射极跟随器阻抗变换、交流放大器放大、送到相敏放大器去控制继电器动作,使相应的增湿或减湿机构运行,实现湿度的自动控制。

仪表面板上设置了给定旋钮和差值范围调节旋钮,用以调节仪表的给定值和幅差。
