矩形弯头直角处出现涡流
通风系统中，气流经过矩形直角弯头处阻力大，风压降低。出现这种情况的主要原因有:在矩形弯头处由于未设里导流叶片或者导流叶片尺寸、位置不符合要求，气流在夸头直角处出现涡流现象。
措施

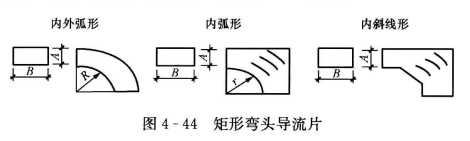

当矩形弯头宽度超过500mm时，在弯头直角处应当设置导流叶片，导流叶片位置和外形尺寸应当符合设计要求，如图4-44所示。
法兰通用性差
通风系统安装时，由于法兰表面不平整，螺栓孔不重合，圆形法兰圆度、对角线、内径及内边尺寸不规范，直接影响到安装质量与进度。出现这种现象的主要原因有:下料时，角度没有调直，尺寸不准确;国形法兰热垠时，因加热不均，受力不匀或者胎具弧长不准确等，都会出现扭曲，致使表面不平，圆度差;矩形法兰胎具直角不准确或者四边收缩f不相等;法兰螺栓钻孔时定位不准;法兰焊接时，接口焊缝变形。
措施
法兰下料尺寸应当准确，钢板、角钢应当事先进行校正，圆形法兰的内径、矩形法兰的内边尺寸允许误差为2mm，平整度误差不能大于2mm;圆形法兰应按材料受热程度分段进行垠制;焊接法兰时，应当先点焊找正位置后进行满焊;法兰钻孔时，为便于准确定位，防止钻头滑动位移，可以在钻孔中心处预先冲凹定位;法兰钻孔后，应再次校对其位置，保证通用性。
