1.压力控制器
压力控制器又称压力继电器,是一种用压力信号控制的电路开关,主要用于制冷系统的压力调节和危险压力保护。压力控制器的基本原理与压力式温度控制器相似,只是没有感温包和毛细管,被测压力经导压管直接引到波纹压管上。压力控制器按其所控制的压力可分为低压控制器、高压控制器和高低压控制器。

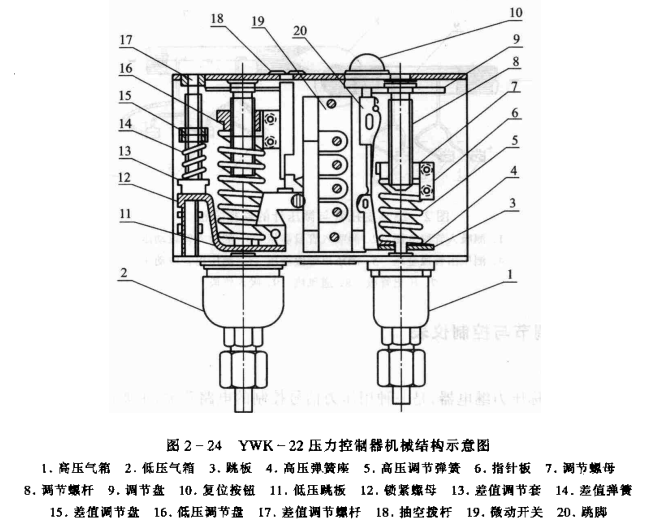

（1）YWK-22型压力控制器。YWK-22型压力控制器是将高压过高保护和低压过低保护两部分合并装在一个壳体内,适用于制冷压缩机的排气压力过高和吸气压力过低保护,也称为高低压控制器,其结构示意图如图2-24所示。
高压部分由气箱.波纹管.高压调节弹簧、调节螺母、调节螺杆、调节盘和复位按钮等组成。当系统管路中压力升高,气箱1内波纹管被压缩,当压力达到控制器调定值上限时,波纹管克服主调弹簧力的作用推动顶杆,顶动跳板3,带动微动开关19动作,使其触点断开,切断电源，停止制冷压缩机工作并发出报警信号。在高压部分微动开关动作后,跳脚板上突出边缘即被扣住自锁。系统压力下降后也不能自行复位,须待事故排除后,按手动复位按钮10，才能使自锁装置脱扣,微动开关触点重新闭合,允许制冷压缩机重新启动。
