电磁阀是一种开关式(即双位式)自动阀门,它能适用于各种工质,包括气体或液体的制冷剂、淡水、盐水和润滑油。
在制冷装置中,贮液器(或冷凝器)与膨胀阀之间一般都装有电磁阀。在单机单库场合,电磁阀的线圈往往同压缩机的电动机线路串接。当压缩机启动运行,电磁阀随即开启;压缩机售止工作时,电磁阀马上关闭,以免大量制冷剂液体在停机时进入蒸发器,防止压缩机在再次启动时发生液击冲缸现象。在一机多库或多机多库场合,电磁阔受温度继电器控制。当温度下降至调定下限值时,电磁阀关闭,停止供应制冷剂,让库温回升;当温度上升到调定上限值时，电磁阀开启,供应制冷剂降温。
电磁阀一般由电磁头外壳、线图、铁艺、弹簧、膜片或活塞、阀体、密封环等主要部件组成。目前国产的电磁阀虽有多种形式,但就其动作原理来说基本上是两种,一种是直接动作的(即一次开启式),另一种是间接动作的(即二次开启式)。

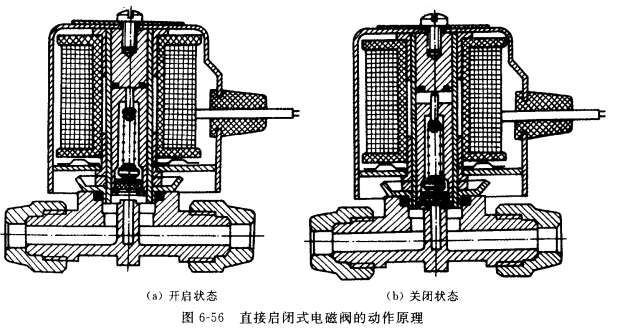

FDF-3型电磁阀是通径为3mm的一次开启式电磁阀。其结构见图6-56。它的工作原理是:当接通电源时,线圈通电产生磁场,铁芯被磁力吸起,阀口被打开,流入端与流出端相通;当线圈电源被切断时,磁力消失,铁芯在弹簧力和自重的作用下关闭阀门。
FDF-25型电磁阀是通径为35mm的二次开启式电磁阀。其结构见图6-57所示。它的工作原理是：当线圈1接通电源时，产生磁场，吸起铁芯2，小阀口3被打开，使活塞上部空间与阀后相通，此空间内的压力迅速下降至阀后压力，由于阀后压力低于阀前压力，故在活塞上下形成了一个压力差，从而使活塞向上移动阀门被打开，当线圈电源被切断时，磁力消失，铁芯在弹簧力和自重的作用下，下落关闭小阀口，此时间前介质通过活塞上的平衡小孔进入活塞上部空间，使上部空间压力等于阀前压力，活塞在弹簧力和自重的作用下，下移关闭阀门。
二次开启式电磁阀的优点在于利用管道中介质的压力作自给放大,造成压差以推动活塞来控制网门,因此对电磁线圈的磁力要求不大,可做成一个通用尺寸而系列化。
