(4)板式冷凝器板式冷凝器最初主要用于食品、医药、化工等行业,由于它具有传热系数高.结构紧凑,拆洗方便等优点,所以使用范围越来越广泛。
板式换热器开始应用在制冷装置上,是近几年的事,考虑到承受压力的原因，制冷用板式冷凝器的换热板是焊死的,不可拆。

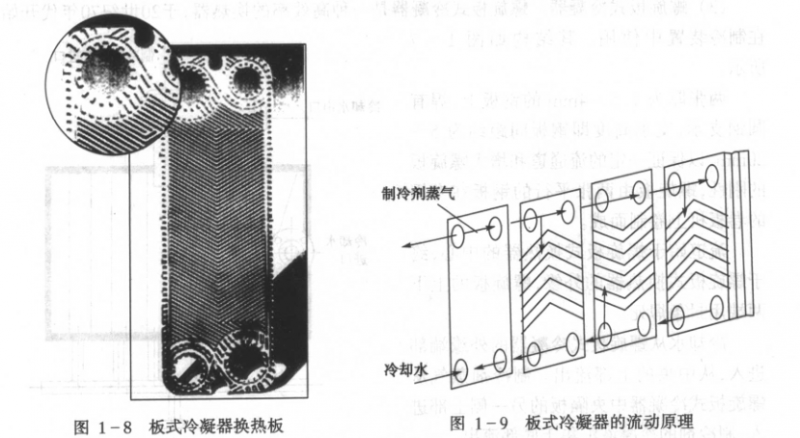

板式冷凝器的传热元件是冲压成型的薄金属板片,如图1-8和图1-9所示。
换热板片上冲有波纹以强化传热,很多换热板片叠放在一起焊死,换热板与换热板之间的周边放人一定形状的密封圈,使换热板之间保持一定的距离,构成制冷剂和冷却水的流道。
流体在换热板之间的流程,可以按具体的情况进行安排,一般常见的有并联、串联和混联,在制冷设备中,多用并联流程。
图1-9所示为板式冷凝器的流动原理图。制冷剂从板式冷凝器的右上端进入。
冷却水则是从板式冷凝器的左下端进入,并经换热板换热后,从冷凝器的左上端流出。
板式冷凝器的传热系数约为2000一3000W/(m2^K)。结构紧凑,体积小,耗材少，单位体积的传热面积可达250m2/m3,每平方米的传热面积仅需要金属材料15kg左右。
板式换热器的优点:传热系数高,结构紧凑,体积小,适应性大,金属消耗少等。
板式换热器的缺点:承受压力受到一定限制,冷却水的流动阻力大,冷凝器清洗不方便,因此对冷却水的水质要求较高。
