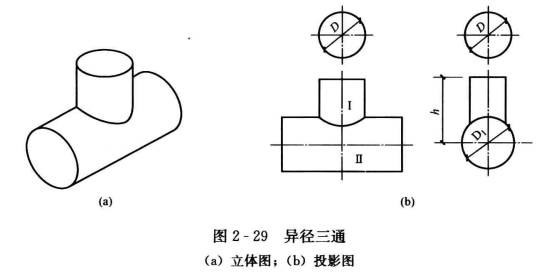

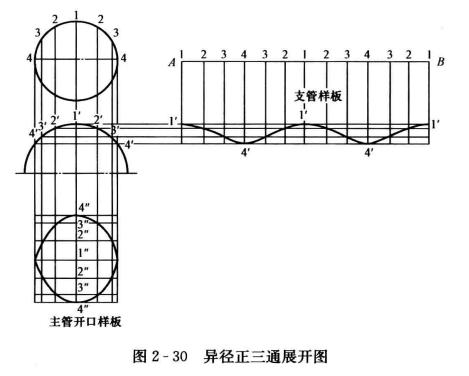

1、异径正兰通的展开图。异径正三通由两节不同直径的圆管垂直相交而成。异径正三通的立体图和投影图如图2-29所示，其展开图如图2-30所示。
异径正三通的展开作图方法和步骤如下:
1)依据主管和支管的外径，在一根垂直线上画出大小不同的两个圆(主管画成半圆)。
2)将支管上半圆弧6等分，标注号为4,3,2,1,2,3,4。然后从各等分点向上向下引垂直的平行线，与主管圆弧相交，得出相应的交点4′,3′,2′,1′,2′,3′,4’。
3)将支管图上直线4-4向右延长得AB直线，在直线AB上量取支管外径的周长(nD)，并将其12等分，自左向右等分点的顺序标号为1,2,3,4,3,2,1,2,3,4,3,2,1。
4)由直线AB上的各等分点引垂直线，然后由主管圆弧上各交点向右引水平线与之相交，将对应点连成光滑曲线，即得到支管展开图(俗称雄头样板)。
5)延长支管圆中心的垂直线，在此直线上以点1″为中心，上下对称量取主管圆弧上的弧长1’2′,2’3′,3’4′,得交点1″,2″,3″,4″,3″,2″,1″。
6)通过上述这些交点作垂直于该线的平行线。同时，将支管半圆上的6根等分垂直线延长，并与这些平行直线相交，用光滑曲线连接各交点，即为主管上开孔的展开图样。

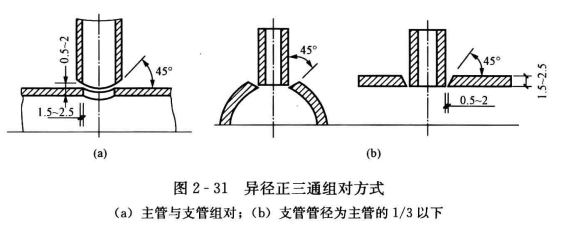

2、异径正三通的制作。异径正三通的开孔切割和组对方式基本上与同径正三通相同。主管上的开孔按支管内径的尺寸。主管与支管组对时，主管不开坡口，支管坡口角度为45°，组对间隙为0.5~2.0mm，如图2-31(a)所示。若支管管径为主管的1/3以下时，可将支管插入主管孔内进行组对，如图2-31(b)所示。此时主管孔应开坡口，坡口角度为45,，而支管不开坡口，组对间隙仍为0.5~2.0mm，支管管端插入的深度应与主管内壁相平。
