转子流量计是利用压降不变,而节流面积的变化来测量流量的,即采用恒压降变节流面积的流量测量方法。
1.转子流量计的工作原理

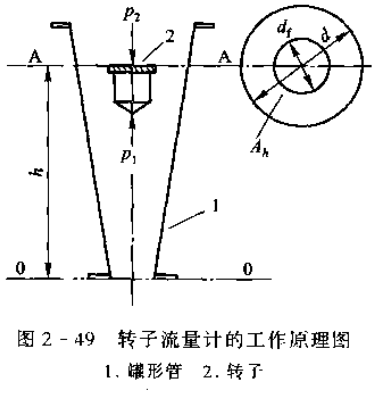

图2-49所示为指示式转子流量计的原理图。它由一段向上扩大的圆锥形管和密度大于测流体密度,且能随被测流量大小而上下浮动的转子(又称浮子)组成。
利用转子流量计测量流量时,被测流体(气体或液体)由锥形管下端进入,沿着锥形管向上运动,流过转子与锥形管之问的环隙,再从锥形管上端流出。当流体流过时,由于节流作用,在转子上、下端产生压差，此压差作用,使位于锥形管中的转子受到向上的一个力，而使转子浮起。当这个力正好等于浸没在流体里的转子重力(即等于转子重量减去流体对转子的浮力)时,则作用在转子上的上下两个力达到平衡,此时转子就停浮在一定的高度上。
假如被测流体的流量突然由小变大时,作用在转子上的向上的力就加大。因为转子在流体中所受的重力是不变的，即作用在转子上的向下力是不变的,所以转子就上升。由于转子在锥形管中位置的升高,造成转子与锥形管间的环隙增大，即流通面积增大。随着环隙的增大,流过此环隙的流体速度变慢,因而,流体作用在转子上的向上力也就变小。当流体作用在转子上的力再次等于转子在流体中的重力时,转子又稳定在一个新的高度上。这样，转子在锥形管中的平衡位置的高低与被测介质的流量大小相对应。如果在锥形管外表沿其高度刻上对应的流量值,那么根据转子平衡位置的高低就可以直接读出流量的大小。这就是转子流量计测量流量的基本原理。
