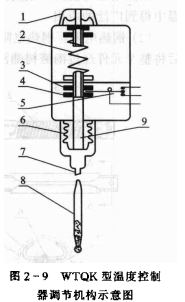

(2)WTQK型压力控制器。常用的WTQK-11和WTQK-21型温度控制器也是压力式的。WTQK型温度控制器的感温系统也是由温包、毛细管及波纹管组成。原理与WTZK-50型温度控制器感温系统的原理相同。但温包的形式有棒式和螺旋式两种,螺旋式温包比较适用于空间温度测量,棒式温包则适用于容器或管道温度测量。WTQK型温度控制器原理示意图如图2-9所示。
WTQK型温度控制器的工作原理是,当被测温度升高时,温包及波纹管内压力也升高,这时项杆的顶力大于主调弹答力,项杆上移,使微动开关动作:当温度下降到下限时,主调弹簧推动顶杆下移,微动开关复位。
3)WTZK-12型温度控制器。WTZK-12型温度控制器的工作原理与WTQK型温度控制器相同。温度控制范围为80℃~160℃,可用于制冷压缩机的排气温度保护。调整旋钮,可在主刻度盘上指示出上限温度值。下限温度=上限温度-幅差。其幅差由开关量决定,固定为8裤,且不可调。
常用的压力式温度控制器还有MP型、RT型及WJ型等,选用时可参阅有关资料。值得注意的是,压力式温度控制器的幅差可调范围一般都在1℃以上,选用时应考虑是否能满足控制精度的要求。
