数据中心机房是为IT设备或服务器提供一个安全稳定可靠的运行环境的场所。精密空调的作用是保证机房中的环境温湿度能满足里面设备正常运行的重要设备，满足机房中设备负载的散热量要求，而且机房精密空调监控及控制能力比较强大，能给机房节能，降低机房的PUE指。因此，精密空调在机房数据中心发挥着极其重大的作用。那么，数据中心机房精密空调系统工作原理与架构又是怎么的？
数据中心空调系统：主要分为普通风冷机房空调、集中式中央空调系统和新风系统。其中集中式中央空调系统又分为水冷冷冻水空调系统、风冷冷冻水空调系统和集中冷却水空调系统。
1、风冷机房空调，组成简单，由一个内机和一个外机组成，内机包含压缩机、蒸发器和膨胀阀，外机为冷凝器。
图1风机机房空调原理
2、集中水冷冷冻水空调系统主要由水冷冷水机组、冷冻水泵、冷却塔、冷却水泵、水处理设备、定压补水系统、冷冻水空调末端及管路阀门等组成。

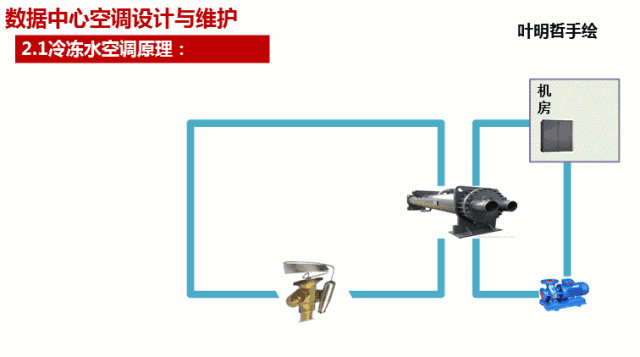

图2.1水冷冷冻水空调原理
图2.2水冷冷冻水单模块架构
图2.3集中水冷冷冻水系统架构
3、集中风冷冷冻水空调系统主要由风冷冷水机组、循环水泵、定压系统、冷冻水空调末端及管路阀门等组成。

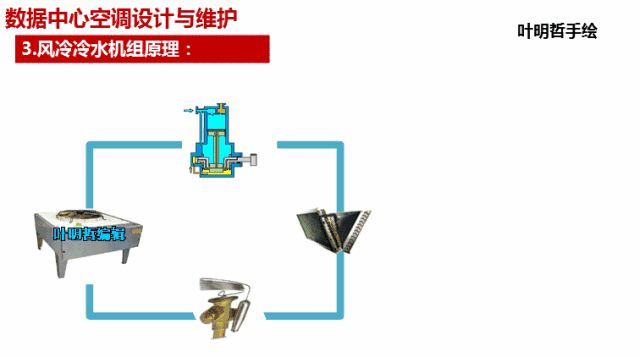

图3.0风冷冷冻水空调原理
图3.1集中风冷冷冻水系统架构
4、集中冷却水空调系统主要由闭式或开式冷却塔、冷却水泵、定压系统、壳管换热器、机房空调内机及管路阀门等组成。

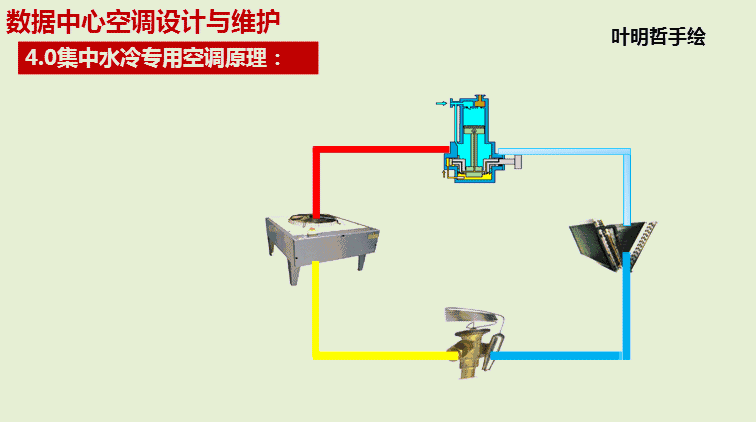

图4.0冷却水空调系统原理
图4.1集中冷却水系统架构

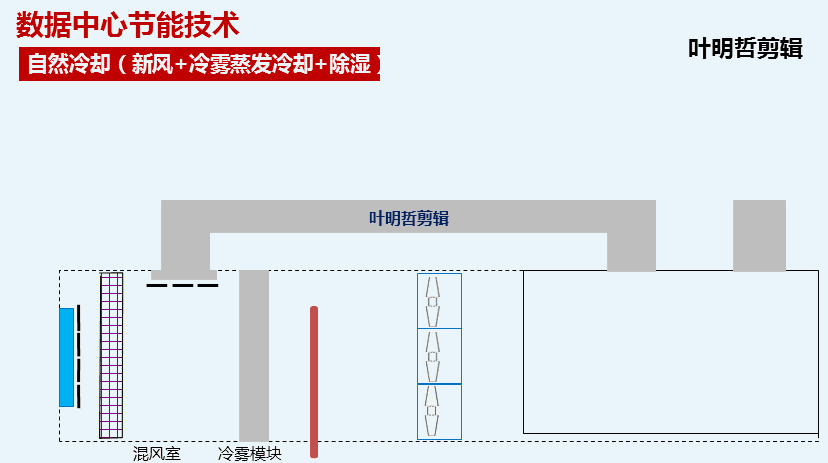

5、新风系统
数据中心可以利用室外冷空气冷量，通过风机或烟囱效应将室外冷空气过滤后直接引入到机房里，降低空调能耗。
本文主是分析了数据中心机房精密空调系统工作原理与架构，仅为专业人员和爱好者交流学习之用。使未来精密空调的发展更有效的满足数据中心机房发展的节能高效的需求。
