冷却空气的蒸发器——排管式蒸发器

排管式蒸发器按安装位置的不同可以分为墙排管(高墙排管)、顶排管和搁架式排管等；按结构可以分为立管式、蛇形管式蒸发器等。

立管式蒸发器只用于氨制冷装置,蛇形管式蒸发器可以用于氨和氟利昂两种制冷设备。

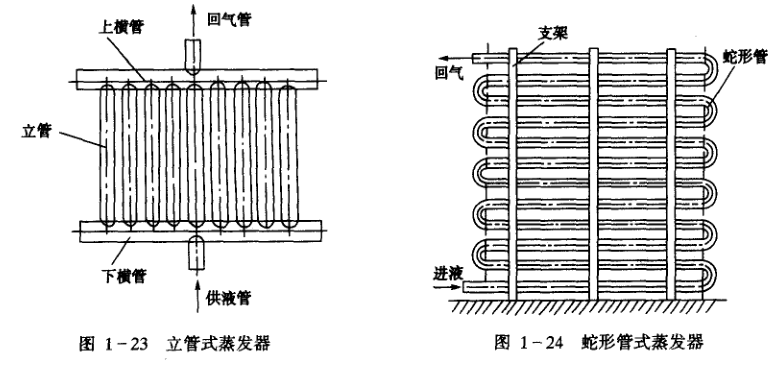

图1-23所示为立管式冷却排管蒸发器,一般用于冷库中的墙排它管的(高墙排管）。它的立管为2500一3500mm长,直径为φ57x3.5或φ38x3.0的无缝钢管,焊接在φ76x3.5或φ89x3.5的上下横管上。氨液由下横管进入,氨蒸气由上横管排出。这种排管的优点是结构简单,排气排油方便;缺点是氨液的充液量大(充液量为立管容积柱的80%）；由于氨液柱的高度影响,排管的底部的蒸发温度升高,所以这种排管形式不宜用-40℃以下的冷库。

图1-24所示为蛇形管式蒸发器,排管通常用光管或翅片管,翅片管有套片式和绕片式等几种。

对于氨制冷装置一般用直径为φ57x3.5或φ38x3.0的无缝钢管制成;氟利昂制冷装置的蛇形管式排管通常采用直径为φ16~φ22的铜管制成。

工作时,制冷剂液体从蛇形管式排管的下部进入,上部回气,这样有利于溶解在制冷剂中的冷冻油返回制冷机。

排管的充液量为排管容积的25%。

蛇形管式蒸发器的优点：充液量少。

蛇形管式蒸发器的缺点：制冷剂流动阻力大。

由于冷却排管外的空气是自然对流,所以传热系数很低,为6一12W/(m2·K)；翅片管约为3.5一6W/(m2·K)。冷却排管的安装位置对传热系数也有影响,一般顶排管的传热系数比墙排管的要高。
