(1)冷凝器。对于立式冷凝器应按图纸对基础进行“放线”,以确定冷凝器就位方向。冷凝器安装大体与压缩机相同,不过要用铅垂线来保证安装垂直,不许偏斜和扭转。操作检修平台要牢固可靠,并能承受因排气管受热后的水平推力。卧式冷凝器安放在支架上,往住与贮液器一起安装在同一垂直面上,并在支架(半圆形热森)上垫以10~20mm厚的石棉板,用水平尺找平,但需略倾斜于放油端。
(2)蒸发器。蒸发器分卧式及立式两种。卧式燕发器安装与卧式冷凝器相仿。在支座上放与绝热层同厚的圆孤形热木(热木经浸泡沥青处理),在垫木上,再放上石棉板,使其受力均匀。立式蒸发器普遍用于空调,它的安装比卧式蒸发器复杂。
立式蒸发器的基础用混凝土垫层“两毡三油”绝热材料及与绝热层厚度相同的浸沥青枕木组成,枕木的数量根据蒸发器的重量及长度而定。当基础作好之后,将试水压不漏的蒸发器箱体安放在基础上,再吊蒸发器束并予以固定。管东安装略倾斜于放油端。

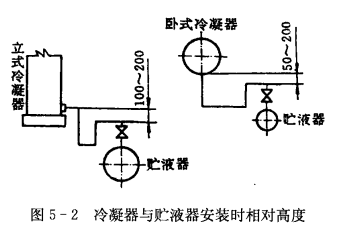

(3)贮液器。贮液器的安装与卧式冷凝器相同，根据使用的具体情况，贮液器可以不用地脚螺丝而直接放在支座上。冷凝器和贮液器安装时的相对高度,如图5-2所示。其相对高度应予保证,使冷凝后的制冷剂液体靠重力流入贮液器的可能性。
如果两个贮液器并联,可在两个贮液器下面之间设一连接管,管道上装一截止阀,以保证两个液面一致。在安装贮液的时候,必须注意安装方向,使出液口是靠近节流阀一边,有的进、出口液管口径一样,而且是对称布置,因此必须和弄清贮液器出液口的位置,有的贮液器放油口在上面也要判别清楚,不过放油管进入贮液器的深度比出液更深。其他辅助设备如油分离器,空气分离器,中间冷却器,氨液分离器可参考上面的办法进行安装。
