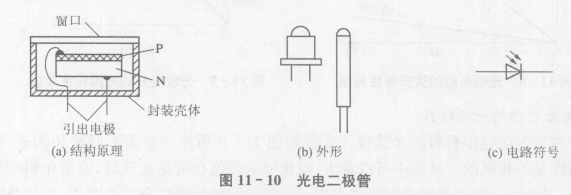

图11-10所示的是光电二极管的结构原理.外形及电路符号。为了便于受光，PN结装在外壳的顶部,上面有一个用透镜制成的窗口,以便使光线集中在PN结上。光电二极管在电路中工作在反向偏置下,即在N区接高电位,在P区接低电位。无光照时,反向电阻高达4MO。在反向偏压作用下,有一反向电流(称为暗电流)。当有光照时,反向电阻下降到1kg左右,产生光电流,实现了将光信号转变成电信号的目的。光电二极管的主要特点是体积小,频率特性好,但弱光下灵敏度低。
图11-11所示的是光电三极管的结构原理、外形及电路符号。图中是PNP型,也可做成NPN型。光电三极管与光电二极管相似,但有两个PN结。光照射在发射极e与基极b之间的PN结附近便产生光电流(几微安,相当于三极管的基极电流),于是在集电极c与基极b之间的PN结能产生几毫安电流(相当于三极管的集电极电流)。光电三极管的通频带较窄,不如光电二极管性能稳定,但灵敏度高。
