线转移型面阵CCD的特点

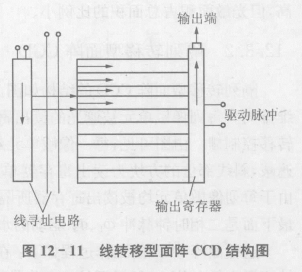

图12-11所示的是线转移型面阵CCD结构图。这种结构取消了储区,多了一个线寻址电路。它的像敏单元一行地紧密排列,非常类似于帧转移型CCD的光敏区，但它的每一行都有一定的地址。它没有水平读出存器,只有一个输出寄存器。

当线寻址电路选中一行像敏单元时,驱动脉冲将使该行的光生电荷一位位地按箭头方向转移,并移人输出寄存器,输寄存器亦在驱动脉冲的作用下使信号电荷包经输端输出。根据不同的使用要求,线寻址电路发出不同的数码,就可以方便地选择扫描方式,实现逐行描或隔行扫描。若有行像敏单元,每输出一行的时间（行周期）为T，则隔行扫描的场周期T’=(n/2)T，每行的光积分时间为：

2T’-T=（n-1）T

这种转移方式具有有效光敏面积大、转移速度快、转移效率高等特点，但电路比较复杂。
