其他型式的冷却塔

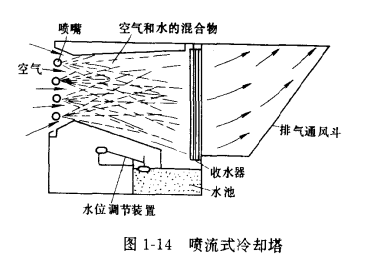

图1-14为一种喷流式冷却塔，为美国贝尔其莫尔·艾尔科伊尔(BaltimoreAircoil)公司所设计。热水通过压力喷嘴喷向塔内，成为散开的喷流体，同时将大量空气带入塔内，热水通过蒸发和接触传热将热最传给空气，冷却后的水落入集水池，空气通过收水器后排出。这种塔不用填料和风机，因而没有风机噪声。处理水量可从每小时几吨到几百吨。

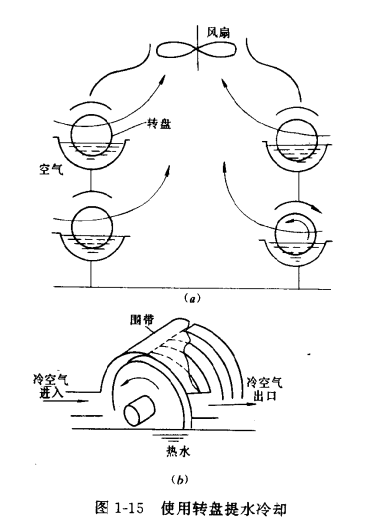

图1-15为两种使用转盘提水的冷却方式，图1-15(a)中热水在四个糟中流动，槽中装一排转盘。转盘转动时将热水搅动、提起，用风机通风来冷却。图1-15(b)类似图(a)，但不用风机。将转盘装在热水表面，用转盘带动空气进入和排出，进行热水冷却。
