自流回水方式
如果制冷机组的蒸发水箱比喷水室底池低，则回水可靠自流回到蒸发水箱。在蒸发水箱冷却后的冷媒水，再用水泵供给喷水室使用。如图4-3所示，自流回水式喷水系统很简单，而且也较经济。如果制冷系统用的是壳管式蒸发器，则应另设冷媒水箱和回水箱。容积较大的冷媒水箱可起蓄冷作用，以保证不断地向喷水室供应冷媒水。这时，蒸发器的位置可以在喷水室底池之上，也可以在喷水室底池之下。
压力回水方式

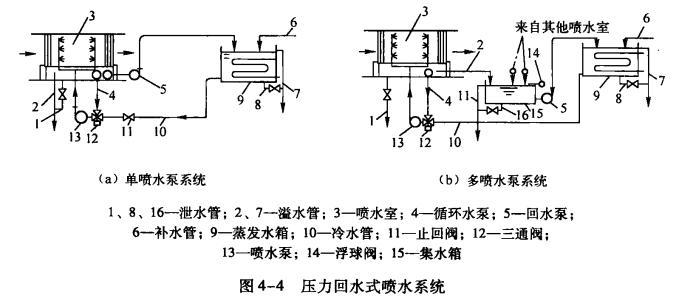

如果蒸发水箱高于喷水室底池，则不能靠自流方式回水。这时需另设回水泵，将喷水室的回水打回蒸发水箱。如图4-4所示为压力回水式喷水系统，如果几个喷水室共用一套制冷系统，可以采用集中的回水泵。为此要增设一个低位的集水箱，使各喷水室的回水均能自流到集水箱，再用一个回水泵打到蒸发水箱。这时，回水泵的启/停，可由水池水位通过行程开关自动控制。选用的回水泵流量应大于各喷水室的最大回水量之和。喷水室的水泵一般仅设置一个，但也可设置大小不同的两个。因冬季加湿时，不需要很大的喷水量，如另设一台小泵，则可节约电能。喷水温度的调节可使用电动三通阀自动进行。水系统中的止回阀，主要用来防止停泵时，高位水箱的水向低位水池自流，最后从溢流管流入下水道，引起冷媒水的无益流失。
如有与泵联动的自动关闭阀门，也可以代替止回阀，而且它比止回阀更可靠。
