利用感温物质的压力随温度变化而变化的性质来测量温度,是压力式温度检测、调节仪表的基本原理。
1.压力式温度计

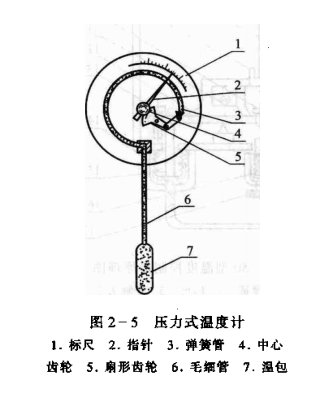

压力式温度计的结构原理如图2-5所示。
由漫包,毛细管和弹簧管组成的封闭空间内充满液体(或气体)。当被测温度发生变化时,温包内的液体体积由于热胀冷缩而发生变化,对弹簧管的压力也发生变化,追使弹簧管变形而使其自由端发生偏转,带动指针指出被测的温度值。

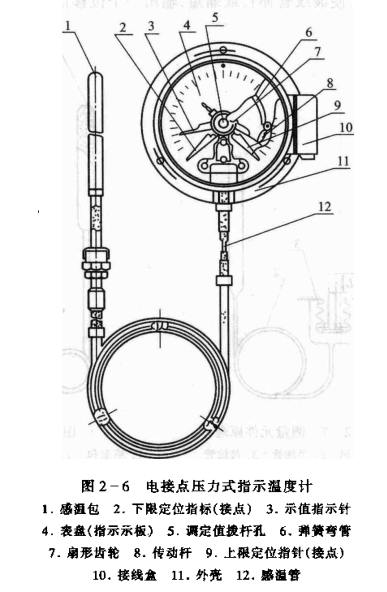

如果在仪表中心增加两个可调节的上限和下限定位指针,即可以做成电接点压力式指示温度计。这三个指针相互绝缘,引出三根导线。当温度升高到所调上限值时,指针与上限值定位指针接触,发出温度上限信号;当温度降到下限值时,指针与下限值定位指针接触,发出温度下限信号,如图2-6所示。
目前,常用的有WTZ-288型和WTQ-288型电接点压力式指示温度计。适用于20m之内的工业设备上的气体,液体和蒸气的温度测量,也可作为温度调节系统的电路开关。
2.压力式温度控制器
各种压力式温度控制器,虽然在结构上各有特点,但它们的工作原理是相同的。
（1）WTZK-50型温度控制器，WTZK-50型温度控制器原型号为WT-1226型温度控制器,其结构主要由感温系统和调节机构丙部分组成。

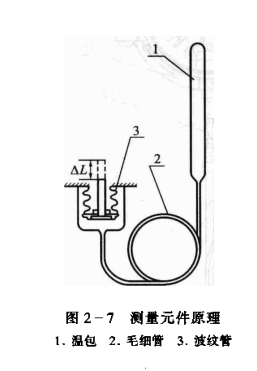

在由温包、毛细管和波纹管所组成的密封感温系统内,充注工质(如R12、R22或其他对温度敏感的物质)。当温包感受到被测温度变化时,温包内工质的压力也随着变化。这个压力作用在波纹管上,使波纹管伸长或缩短,输出一个位移信号,测量原理如图2-7所示。
