前言
对于数据机房、金融、证券、图书馆、仓库、实验室等重要场所来说，严密的防水措施是必不可少的，除了做好漏水检测之外，还有什么办法能够在最快的时间去处理漏水之后的补救措施呢？传统的漏水报警系统一般是只报那份额点漏水，但是对于现场情况比较复杂的现场来说，这样的预警可能还没有那么的准确有效，如果能够在发出报警的同时能够知道发生漏水的是具体的哪一个点，我们不是可以根据这样的信息来判断漏水点周围有什么设备，需要第一时间携带什么装备去开展抢救吗！这样的话，我们可以在第一时间做出最快速有效的应对，从而减少漏水带来的损失。
定位式漏水报警系统的介绍
系统特色及原理

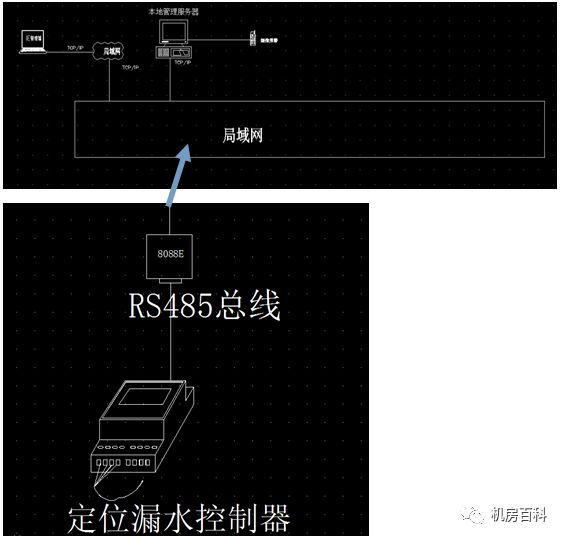

标准的MODBUSRTU协议，通过RS485通信可以方便接入各种控制系统。带有继电器干接点常开及常闭输出，可以接声光报警或其它报警设备。可以定位漏液的位置。下面介绍的的是漏水报警的一个原理图，当漏水线受到水浸的时候，发出一个信号量给控制器，通过控制器的处理后将信息由串口服务器传送到电脑端，并通过软件的设置及解析来获取漏水的位置是在绳子的哪一个位置，将绳子不同的未定定义到现场的不同地方，就可以在发生漏水事件的时候能够快速的去定位漏液的位置。如果有相应的告警平台的话还可以通过相应的设置来达到不同的的告警功能。
我们可以看到这个定位式的漏水检测报警系统其实并不复杂，对于安装调试来说也比较简单，器应用的领域也相当的广泛，专门针对数据机房、金融、证券、图书馆、仓库、实验室，档案馆等重要场所的漏液监测而设计的，该系统通过实时采集机房被保护区域中预先安装好的检测线缆的工作状态，及时准确报告机房中漏液位置，保证了被监测区域防泄漏安全。
定位式漏水将空系统的优势
能够任意定制漏水线的长度并通过软件来定制漏水线对应的未定名称，可以更方便，方便根据自己的需要来定制说需要的长度，避免设备材料的无畏损耗。在智能化的联网及通讯方面，我们使用的是带MODBUSRTU标准协议，可以很方便集成在其它系统中。同时可以替代国外的牌子如泰科等，实现设备的国产化，从而更大的降低成本。
系统重要设备漏水控制器的相关参数
电源：DC9-15V
感应线：TraceTek感应线以及同类型漏水应用线
精确度：漏水感应袭来长度0.5%±0.5米
存储温度：-40摄氏度到60摄氏度
工作温度：-20摄氏度到50摄氏度
工作环境湿度：5%-95%（无冷凝）
继电器：输出端最大3A
产品包装配件

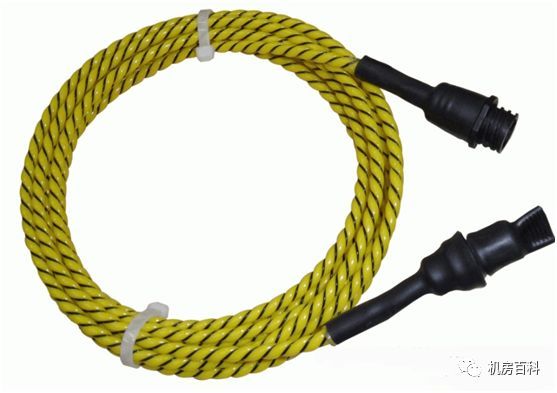

一个监控主机，一个敞口服务器，可以将RS485型号准换为RJ45网口，方便设备的快速联网，更容易的继承监控，一个漏水控制主机，一条感应绳，可在100米内任意的定制绳子的长度，更好的适应现场的需求。

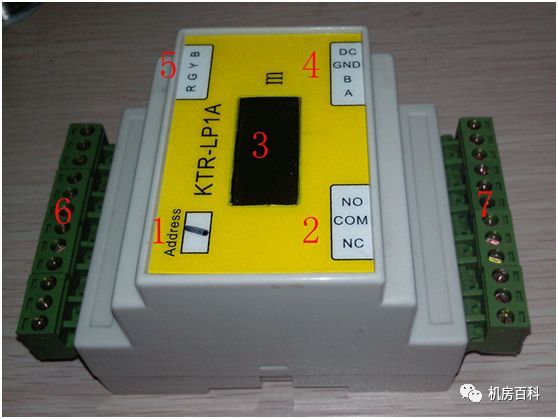

漏水控制器面板说明
1标有Address下面的空白框内写的是RS485的通信地址，2表示最边上的三个接头从外到内的标号分别为NC、COM、NO。3是显示屏，正常运行没有漏液显示的是”noleak“，当有漏发生，显示的数值表示从漏液控制器到发生漏液的距离，单位是米。当显示的是”Error“表示漏液感应线有故障。4表示最边上的4个接线端子从外到内分别为DC、GND、B、A。5表示从最边上的4个接线端子从外到内分别为B、Y、G、R。其它接线端子不用接。
使用须知
漏水应感线的接法要注意，漏水感应线也要符合要求。边接线后要测试是否正常工作。按照调试过程中有不明白的地方可以咨询我们的工程师。
安装说明
安装方式
系统的主要安装设备口可以按装在导轨上再固定导轨，或者直接放地上。安装比较的方便，在安装的过程中还要注意与强电线路分开，避免相互之间产生的干扰。
连接及配置
接线说明
NC、COM、NO是继电器输出端，COM是继电品输出端公共端，NC是继电器常闭输出，NO是继电器常开输出。DC输入9-15V直流电，GND为地，B跟A表示RS485通信接口。B、Y、G、R接漏水感应绳。（感应线有4根线，通常有黑色、黄色、蓝色、红色4根线）B接黄，Y接红，G接绿，R接黑。有可能有些感应线接法不一样，接的时候用万用表测量一下两根线的电阻，当测到几十欧到几百欧电阻的时候，把这两根线不分顺序分别接B跟Y，别外两根线不分顺序接G跟R。
系统漏水的检测方法
接好感应线后，把感线中的一部分浸入水中。随后，显示屏会显示检测到漏水的长度（米），用尺子量一下到漏水的线长，对比显示的数值。看是否接近。如果跟电脑进行联网是的管理还要对相关的软件进行调试，测试不同的灵敏度报警。
注意事项
使用过程中注意感应绳中4条线的颜色，不要接错。如果接错一直显示“Error”。
常见故障
当显示屏上显示”Error”表示漏水线发生故障，通常线漏水线接头松了或者断了。
