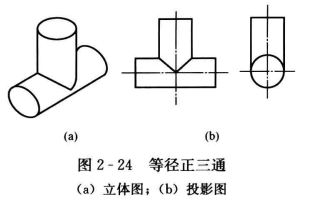

等径正节通的立体图和投影图如图2-24所示。

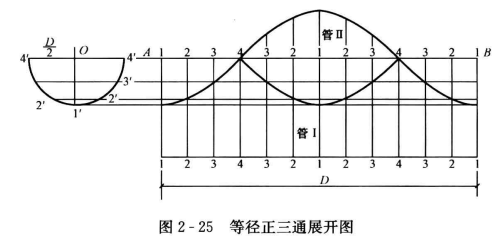

1、等径正三通管的展开作图方法和步骤如图2-25所示。
1)以O为圆心，以1/2管外径(即D/2)为半径作半圆，并将半圆弧分6等分，其等分点为4′,3′,2′,1′,2′,3′,4’。
2)将半圆上的直线4′-4’向右引延长线AB，且AB线长等于管外径的周长(即πD)。
3)将AB线12等分，自左向右等分点的顺序标号为1,2,3,4,3,2,1,2,3,4,3,2,1.
4)作直线AB上各等分点的垂直线;同时，由半圆上各等分点((1′,2′,3′,4′)向右引水平线，与各垂直线相交。将所得到的对应点连接成光滑曲线，此曲线为管I(雄头样板)的展开图样。
5)以直线AB为对称线，将4-4范围内的垂直线对称地向上截取，并连成光滑曲线，即得到管II(雌头样板)的展开图样。
2、等径正三通的制作。首先，在管道上画出定位中心线，然后用雌雄样板裹着管道，对准中心用石笔画出切割线，便可进行开孔切割。对碳钢大口径管，采用氧乙炔焰进行切割.小口径管采用手锯切割,对不锈钢及有色金属管通常采用钻床、铣床或幢床进行开孔，小口径管也可用手锯开孔;用钻床开孔时，若孔径较小应一次钻好。孔径较大时，可按孔径轮廓先钻出若干个?8~?12mm的小孔,用风铲铲除残留部分，并用角向砂轮机磨光。

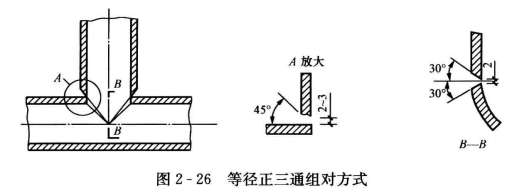

等径正三通制作时，主管上的开孔应按支管内径的尺寸。主管与支管组对时，最上部为角焊缝，尖角处为对接焊缝，其余部分为过渡状态。因此，主管的开孔在角焊处不开坡口，而应在向对焊处伸展的中点处起开坡口，到对焊处为30°。支管要全部开坡口，坡口的角度在角焊处为45°，对焊处为30°，从角焊处向对焊处逐渐缩小坡口角度，均匀过渡，如图2-26所示。
三通组对时，主、支管位置要正确，不能错口。制作后在平面内支管不应有翘曲，组对间隙在角焊处为2-3mm，对焊处为2mm。支管的垂直偏差不应大于其高度的1%且不大于3mm。各类三通的制作均应符合上述要求。
