空调系统支、吊架制作与安装的禁忌和措施——支、吊架的形式选用不当

支、吊架安装是风管系统安装的第一道工序，支、吊架的形式选用不当，不但会影响系统的送风效果，同时也会影响系统的美观。

措施

风管支、吊架的形式应当根据其安装的部位，风管截面尺寸的大小以及工程的具体情况选择，应当符合设计或国家标准图集的要求.风管支、吊架的形式有:

1.墙上托架安装

通风管道沿墙壁或者柱子敷设时，一般采用托架来支承风管。组配检查合格的风管安装是否平直，通常取决于托架安装的是否正确。在砖墙上敷设托架时，应当先按风管安装部位的轴线与标高，检查预留的孔洞。

2.柱上托架

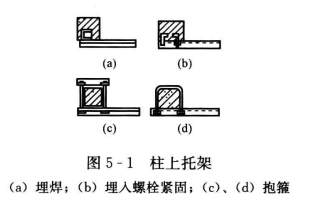

通风管道在柱上敷设时，可以将托架焊在预埋铁件上或紧固到预埋的螺栓上。若没有预埋铁件和螺栓，可以用圆钢与角钢做成抱箍，把托架夹在柱子上，柱上安装的托架形式如图5-1所示。

3.风管吊架

当风管敷设于楼板或者析架下面离墙较远时，通常采用吊架来安装风管。矩形风管的吊架，由吊杆与横担组成;圆形风管的吊架，由吊杆与抱箍组成，其吊架形式如图5-2所示。
