暖通空调工程中90°焊接弯头的制作

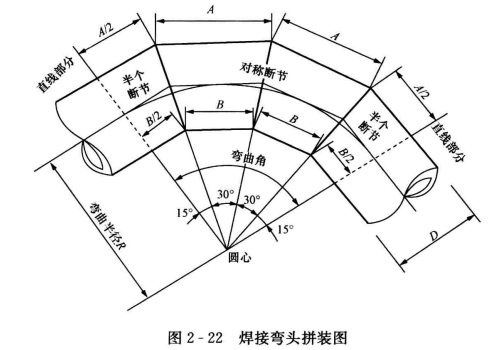

焊接弯头(也称虾米腰或虾壳弯)是用现成的管子割裁成断节，拼合焊接而成，如图2-22所示为90°焊接弯头的拼装图。

焊接弯头的弯曲半径R，一般为管子外径或公称直径的1-1.5倍，即R=(1-1.5)D，只有在设计提出要求时，才采用R=2D及其以上的弯曲半径。

从图2-22中可知，90°焊接弯头是由两个15°的半个断节和两个30°的对称断节组成。若去掉一个对称断节，可以拼成60°的焊接弯头;如果去掉两个对称断节，剩余的两个15.的半个断节可以拼成30.的焊接弯头。可见，对一定直径、一定弯曲半径的30°、60°和90°焊接弯头来说，其对称断节、半个断节的尺寸是相同的，展开放样时只需采用一个样板就可以了。

如果用钢板卷制焊接弯头时，应检查其周长偏差:当DN>1000mm时，不超过士6mm;当DN(1000mm时，不超过土4mm。
