感应同步器的构成及原理

感应同步器是由两个平面型印刷电路绕组构成，这两个绕组类似于变压器的初、次绕组，故又称为平面变压器。它是通过两个绕组的互感量随位置变化来检测位移量的，感应同步器主要用于测量线位移、角位移以及与此相关的物理量如转速、振动等。它广泛用于坐标镗床、坐标铣床及其他机床的定位、数控和数显，也常用语雷达天线定位跟踪和某些仪表的分度装置等。感应同步器是一种多极感应元件，因此可以利用它的多极结构进行误差补偿，所以感应同步器具有精度高、工作可靠、寿命长、抗干扰能力强等特点。

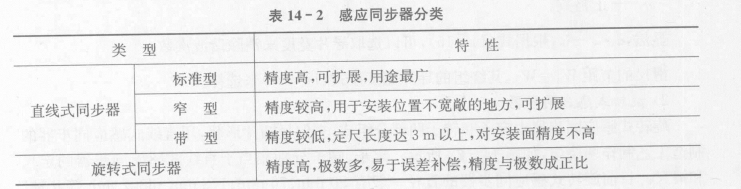

感应同步器主要有两大类型，见表14-2
