温度控制器是一种双位调节器，又称温度继电器或温度自动开关。

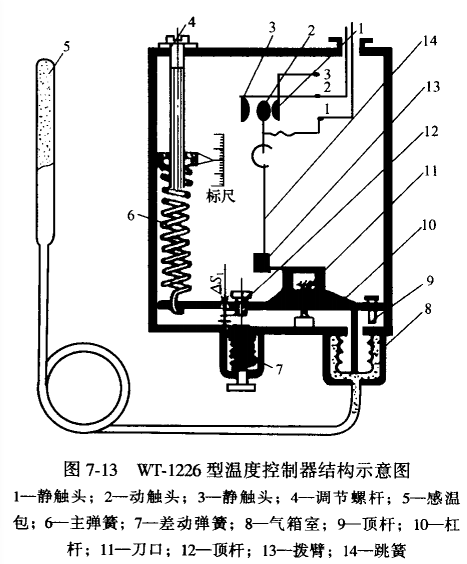

温度控制器是根据被调温度参数及其波动范围的变化，使触点接通或断开，从而对压缩机的电机或电磁阀进行控制。温度控制器通常用压力式感温元件将温度参数转变为压力参数，然后借助于波纹管的伸长或缩短产生机械力以此来推动触点通与断。图7-13所示为WT-1226型温度控制器结构示意图。其感温机构感温包、毛细管和波纹管组成，根据控制温度的范围不同，内充注不同的易挥发性工质(如乙醚、丙酮、氟利昂等)。温度控制器上有两个静触点1、3，一个动触点2，分别与接线柱1、2、3连接，接线柱1一2为控制回路，与冷库供液阀或压缩机电机控制电路配合使用;接线柱1一3为指示灯回路(未接)。当温度在给定控制温度范围时，触点2、3断开,控制电路不通，供液电磁阀关闭，此时，控制器的螺钉11的调节间隙△s1>0。当感温包感受的温度升高时，易挥发性工质的压力也升高，波纹管的推力增大，波纹管的顶力矩大于主弹簧拉力矩，克服主弹簧的拉力，杠杆逆时针转动，使△s1逐步减少直到为零，此时，触点1与2接触。如果温度继续上升，幅差弹簧参与工作，产生一个顺时针方向的力矩，此时，杠杆不但克服主弹簧的拉力，而且还要克服幅差弹簧的弹力而继续转动。当温度升高到其控制温度上限时，杠杆通过拨臂，跳簧片使动触点2从静触点1跳至静触点3，控制回路被接通，供液电磁阀开启或压缩机通电，相反，当感受的温度下降后，杠杆即作顺时针方向转动，至温度降到控制温度下限时，动触点2从静触点3跳回静触点1，控制回路断电，供液电磁阀关闭。
温度控制器主弹簧的拉力决定了温度控制器的温度值，主弹筑所调节的温度值得高低，由与弹簧联动的指针来表示。可以通过转动调节螺杆，改变主弹簧的拉力，从而改变温度控制器控制的温度值。幅差弹簧决定了温度控制器控制温度的上下限范围，幅差弹簧的弹力愈大，即控制器的控制温度的控制范围就大。通过旋转差动器的旋钮可改变幅差弹簧的预紧力，即可改变控制温度的上下限范围。
