偏心大小头的展开作图是比较复杂的，其作图步骤如下:
1、画偏心大小头立面图成AB17。
2、延长7A及1B直线相交于O点。
3、以直线17为直径，画半圆并6等分，其等分点为2,3,4,5,6。
4、以7为圆心，以7到半圆各等分点的距离作半径，画同心圆弧，分别与直线17相交，其交点为2′,3′,4′,5′,6’。将各交点与顶点O相连接。
5、连接线O6′,O5′,O4′,O3′,O2’与直线AB交于6″,5″,4″,3″,2″各点。
6、以O点为圆心，分别以O7,O6′,O5′,O4′,O3′,O2′,O1为半径作同心圆弧。
7、在切为半径的圆弧上任取一点7’，以点7’为起点，半圆等分弧的弧长(如67)为线段长，顺次阶梯地截取各同心圆弧交点6′,5′,4′,3′,2′,1′,2’、3′,4′,5′,6′,7’。

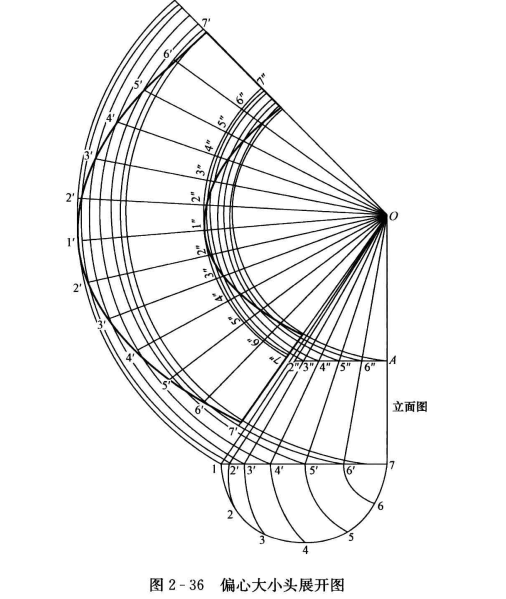

8、以O点为圆心，OA,O6″,O5″,O4″,O3″,O2″,OB为半径，分别画圆弧顺次阶梯地与O7′,O6′,O5′,O4′,O3′,O2′,O1′,O2′,O3′,O4’O5’O6′,O7″各条半径线相交于6″,5″,4″,3″,2″,1″,2″,3″,4″,5″,6″,7″等各点，以光滑曲线连接所有交点，即为偏心大小头的展开图，如图2-36所示。
